انرژیکس (EnergX) - سنسور دما RTD دوبل یا دوپلکس (RTD Duplex) نوعی سنسور مقاومتی اندازه‌گیری دما است که در آن دو المان RTD مستقل (معمولاً Pt100 یا Pt1000) درون یک غلاف مشترک قرار می‌گیرند. هر دو المان به‌صورت کاملاً مجزا عمل می‌کنند و دارای سیم‌کشی و خروجی مستقل هستند.

هدف از طراحی RTD Duplex افزایش قابلیت اطمینان سیستم، ایجاد افزونگی (Redundancy)، امکان استفاده همزمان توسط دو سیستم کنترلی و کاهش هزینه‌های نصب است.

---

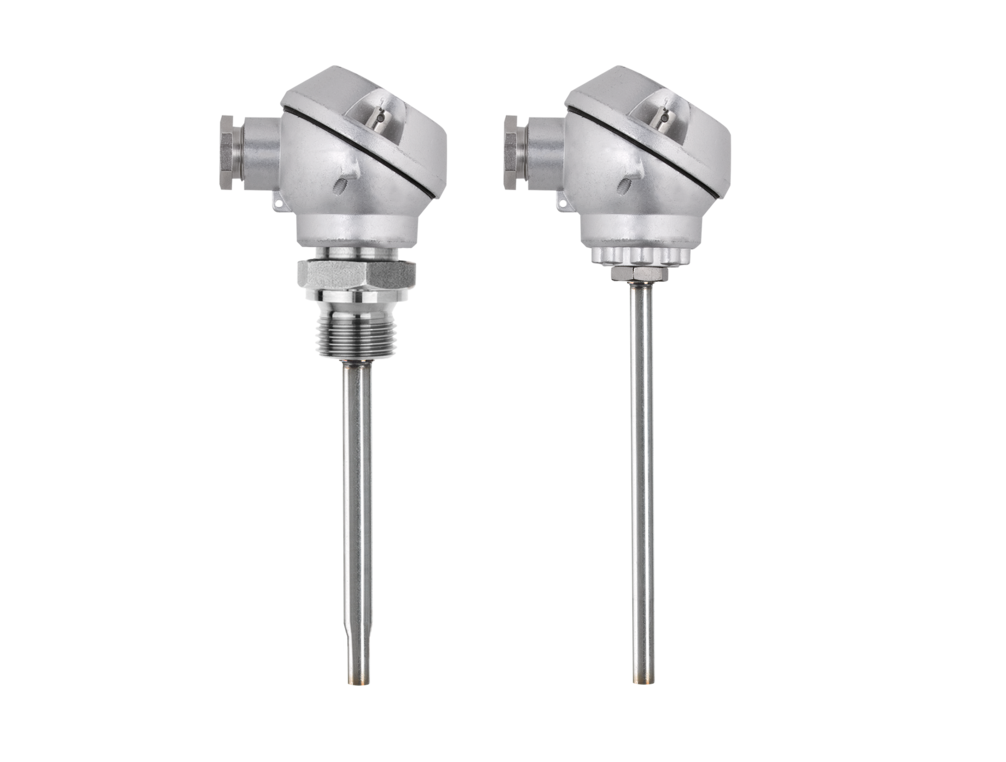

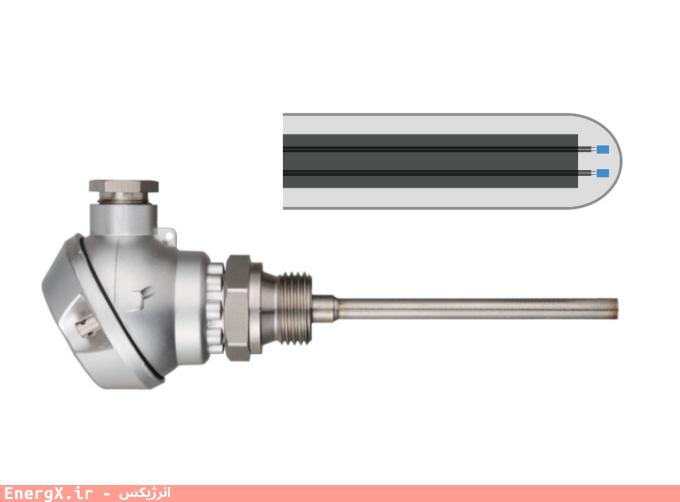

ساختمان RTD دوبل

یک RTD Duplex معمولاً از بخش‌های زیر تشکیل شده است:

• دو المان پلاتینیومی (Pt100 یا Pt1000)
• عایق معدنی (MgO) در مدل‌های MI
• غلاف محافظ از جنس استنلس استیل یا آلیاژهای مقاوم
• سیم‌های داخلی مجزا برای هر المان
• کلاهک یا هد اتصال یا کابل خروجی
• ترمینال یا ترانسمیتر دما

در این ساختار هر دو سنسور در یک نقطه دما را اندازه‌گیری می‌کنند اما از نظر الکتریکی کاملاً از یکدیگر ایزوله هستند.

---

سنسور دما RTD دوبل چگونه کار می‌کند؟

اساس عملکرد تفاوتی با RTD معمولی ندارد.

با افزایش دما، مقاومت الکتریکی عنصر پلاتینیومی افزایش پیدا می‌کند. سیستم کنترل یا ترانسمیتر این تغییر مقاومت را به مقدار دما تبدیل می‌کند.

در سنسور دما RTD دوپلکس این فرآیند به صورت همزمان توسط دو المان مستقل انجام می‌شود.

به عنوان مثال:

• المان اول: PLC
• المان دوم: سیستم DCS

یا

• المان اول: سیستم کنترل
• المان دوم:سیستم ایمنی (SIS)

---

انواع RTD دوبل

بر اساس نوع المان انواع Pt100  دوبل و Pt1000 دوبل هستند.

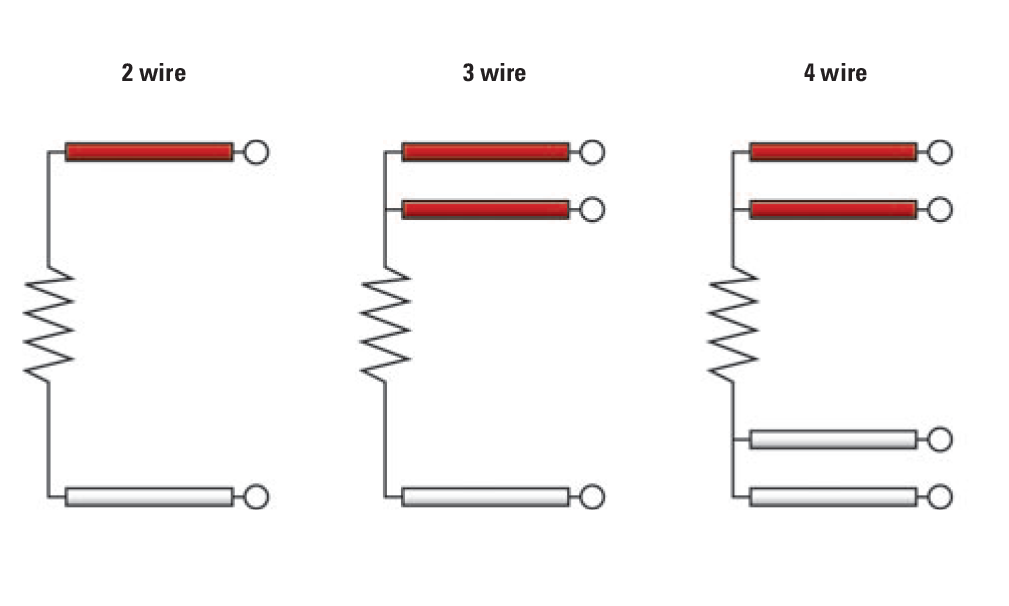

بر اساس تعداد سیم، هر المان می‌تواند به صورت دوسیمه، سه‌سیمه و چهارسیمه وجود دارند.

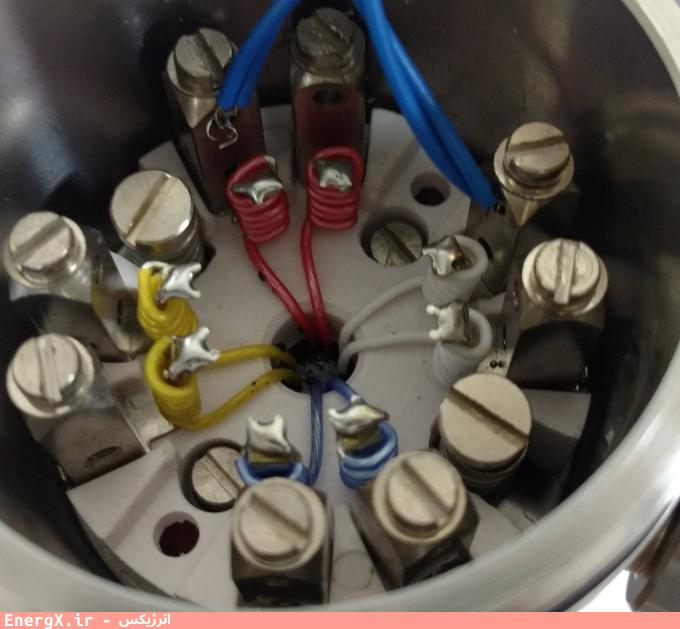

بنابراین یک RTD دوبل ممکن است دارای 6 سیم (دو سنسور سه‌سیمه) و یا 8 سیم (دو سنسور جهارسیمه) باشد.

---

مزایای RTD دوبل

۱- افزونگی (Redundancy)

اگر یکی از سنسورها خراب شود، سنسور دوم همچنان فعال خواهد بود.

این ویژگی در فرآیندهای حساس بسیار ارزشمند است.

۲- اتصال همزمان به دو سیستم

نیازی به نصب دو سنسور مجزا نیست.

به عنوان مثال:

• PLC
• DCS

یا

• کنترل فرآیند
• دیتالاگر

۳- کاهش هزینه نصب

به جای نصب دو ترموول و دو سنسور، تنها یک ترموول، یک محل نصب و یک سوراخ فرآیندی مورد نیاز است.

۴- کاهش فضای مورد نیاز

در بسیاری از تجهیزات فضای نصب محدود است. سنسور دما RTD دوپلکس این مشکل را برطرف می‌کند.

۵- افزایش قابلیت اطمینان

در صنایع حساس مانند نیروگاه‌ها و پالایشگاه‌ها توقف تولید هزینه بسیار بالایی دارد.

وجود سنسور دوم احتمال توقف فرآیند را کاهش می‌دهد.

---

معایب RTD دوبل

• قیمت بالاتر نسبت به RTD تکی (Simplex)
• قطر بیشتر غلاف
• کابل و هد بزرگ‌تر
• سیم‌کشی پیچیده‌تر

---

کاربردهای RTD دوبل

این سنسورها در صنایع زیر کاربرد فراوان دارند:

• صنایع نفت و گاز
• خطوط انتقال
• پالایشگاه
• واحدهای فرآیندی
• کمپرسورها
• پتروشیمی
• راکتورها
• مبدل‌های حرارتی
• مخازن
• نیروگاه
• بویلر
• توربین بخار
• توربین گاز
• سیستم‌های خنک‌کاری
• صنایع فولاد
• کوره‌ها
• خطوط نورد
• صنایع غذایی
• مخازن فرآوری
• خطوط تولید
• صنایع دارویی
• اتوکلاو
• راکتور
• تجهیزات استریل

---

مشخصات فنی متداول

سنسور: Pt100 Class A
استاندارد: IEC 60751
نوع اتصال: سه‌سیمه یا چهارسیمه
قطر غلاف: 3 تا 12 میلی‌متر
طول: سفارشی
متریال غلاف: استنلس استیل، اینکونل و ....

---

انتخاب RTD دوپلکس مناسب

در زمان سفارش بهتر است موارد زیر مشخص شوند:

• نوع سنسور (Pt100 یا Pt1000)
• تکی (Simplex) یا دوبل (Duplex)
• کلاس دقت
• بازه دمایی
• قطر غلاف
• طول غلاف
• نوع اتصال فرآیندی
• نوع هد یا کلاهک
• تعداد سیم
• نوع کابل
• نیاز به ترانسمیتر
• درجه حفاظت IP
• متریال غلاف

---

استانداردهای مرتبط

مهم‌ترین استانداردهای مرتبط عبارت‌اند از:

• استاندارد IEC 60751
• استاندارد ASTM E1137
• استتاندارد IEC 60584 (در صورت استفاده همراه با ترموکوپل‌ها)
• استاندارد IEC 60529 (درجه حفاظت IP)
• استاندارد ATEX (برای محیط‌های مستعد انفجار)
• استاندارد IECEx

---

نکات نصب

برای دستیابی به اندازه‌گیری دقیق:

• عمق غوطه‌وری مناسب رعایت شود.
• از ترموول مناسب استفاده شود.
• شعاع خم مجاز در سنسورهای MI رعایت گردد.
• کابل‌ها از منابع نویز الکتریکی فاصله داشته باشند.
• در اتصال سه‌سیمه یا چهارسیمه، سیم‌بندی مطابق استاندارد انجام شود.

---

آیا RTD دوبل همیشه بهتر از RTD تکی است؟

خیر.

در بسیاری از کاربردهای عمومی، استفاده از RTD ساده (Simplex) کاملاً کافی است و هزینه کمتری دارد.

اما در شرایط زیر RTD دوبل انتخاب مناسب‌تری است:

• فرآیندهای بحرانی
• سیستم‌های ایمنی
• نیروگاه‌ها
• پالایشگاه‌ها
• اندازه‌گیری‌های دارای افزونگی
• زمانی که دو سیستم باید همزمان از یک نقطه دما استفاده کنند.

---

جمع‌بندی

سنسور دما RTD دوپلکس راهکاری حرفه‌ای برای اندازه‌گیری دما در فرآیندهای صنعتی حساس است. وجود دو المان مستقل در یک سنسور، علاوه بر افزایش قابلیت اطمینان، امکان اتصال همزمان به چند سیستم کنترلی را فراهم می‌کند و هزینه‌های نصب و نگهداری را نسبت به استفاده از دو سنسور مجزا کاهش می‌دهد. به همین دلیل این نوع سنسور در صنایع نفت، گاز، پتروشیمی، نیروگاه، فولاد و بسیاری از کاربردهای صنعتی پیشرفته به‌طور گسترده مورد استفاده قرار می‌گیرد.

---

پرسش‌های متداول

سنسور دما RTD دوبل چیست؟

RTD دوپلکس سنسوری است که از دو المان مقاومتی مستقل (معمولاً Pt100 یا Pt1000) در یک غلاف مشترک تشکیل شده است و دو خروجی کاملاً مجزا ارائه می‌دهد.

تفاوت RTD  تکی و دوبل چیست؟

در RTD تکی یا ساده (Simplex) تنها یک المان اندازه‌گیری وجود دارد، اما RTD دوبل (Duplex) دارای دو المان مستقل است که امکان افزونگی و اتصال همزمان به دو سیستم را فراهم می‌کند.

آیا هر دو سنسور RTD Duplex به یک دما پاسخ می‌دهند؟

بله. هر دو المان در یک محل قرار دارند و تقریباً دمای یکسانی را اندازه‌گیری می‌کنند، هرچند ممکن است اختلاف بسیار جزئی در حد تلرانس مجاز استاندارد وجود داشته باشد.

آیا می‌توان هر دو خروجی را به یک PLC متصل کرد؟

بله. هر دو خروجی مستقل هستند و می‌توان آن‌ها را به دو ورودی مجزا در PLC یا حتی به دو سیستم کنترلی متفاوت متصل کرد.

در صورت خرابی یکی از المان‌ها چه اتفاقی می‌افتد؟

المان دوم همچنان به اندازه‌گیری ادامه می‌دهد و در بسیاری از کاربردها بدون توقف فرآیند می‌توان سنسور را در زمان مناسب تعویض کرد.

آیا RTD دوبل از RTD تکی دقیق‌تر است؟

خیر. دقت به کلاس المان (مانند Class A یا Class AA) وابسته است، نه به تعداد المان‌ها. مزیت اصلی سنسور دما دوبل فزایش قابلیت اطمینان و افزونگی است.

آیا RTD دوبل به ترموول نیاز دارد؟

در بسیاری از کاربردهای صنعتی، به‌ویژه در خطوط فرآیندی با فشار یا سرعت جریان بالا، استفاده از ترموول توصیه یا الزامی است تا سنسور بدون توقف فرآیند قابل تعویض باشد و در برابر تنش‌های مکانیکی محافظت شود.

بیشترین کاربرد RTD دوبل در چه صنایعی است؟

این سنسورها به‌طور گسترده در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی، فولاد، داروسازی و تجهیزات دوار مانند کمپرسورها، توربین‌ها و پمپ‌ها استفاده می‌شوند.

آیا می‌توان روی RTD  دوبل ترانسمیتر هدمانت (نصب در کلگی) نصب کرد؟

بله. بسیاری از RTDهای دوبل با هدهای استاندارد DIN B یا کلاهک‌های بزرگ‌تر عرضه می‌شوند و امکان نصب ترانسمیترهای هدمانت (Head Mount) وجود دارد. البته اگر هر دو المان قرار است به‌طور مستقل استفاده شوند، معمولاً به دو ترانسمیتر مجزا یا یک ترانسمیتر دوکاناله نیاز خواهد بود.

هنگام سفارش RTD دوبل چه اطلاعاتی باید ارائه شود؟

برای انتخاب صحیح، بهتر است نوع المان (Pt100 یا Pt1000)، تعداد سیم، کلاس دقت، بازه دمایی، قطر و طول غلاف، جنس غلاف، نوع اتصال فرآیندی، نوع هد، نوع کابل، نیاز به ترانسمیتر و الزامات خاص مانند گواهی‌های ضدانفجار یا استانداردهای صنعتی مشخص شوند.
