مقدمه

انرژیکس (EnergX) - در بسیاری از صنایع حساس و پیشرفته، اندازه‌گیری دقیق دما یک عامل کلیدی در کنترل فرآیند، ایمنی و پایداری عملکرد تجهیزات به شمار می‌آید. این مطالعه موردی به پروژه‌ای اختصاص دارد که طی آن یک سنسور دمای RTD دوبل Pt100 شش سیمه به همراه سیل Plain Pot با طراحی سفارشی برای استفاده در یک سامانه تست صنعتی دقیق طراحی و ساخته شد.

پیش‌زمینه

یکی از شرکت‌های صنعتی با نیاز به تجهیز یک سیستم تست، درخواست طراحی و تأمین 19 سنسور دمای خاص را مطرح کرد. هدف اصلی آن‌ها، دستیابی به اندازه‌گیری دمای دوگانه در یک مجموعه سنسور واحد بود؛ به‌گونه‌ای که یک کانال برای ثبت داده‌ها و دیگری برای نمایش لحظه‌ای استفاده شود.

چالش

چالش اصلی، طراحی سنسوری بود که بتواند دو المان RTD مجزا را در یک مجموعه مکانیکی جای دهد، بدون اینکه دقت اندازه‌گیری یا سهولت نصب تحت تأثیر قرار گیرد. همچنین انتخاب مناسب‌ترین روش termination برای این دو سنسور به‌گونه‌ای که کاربری و قابلیت نگهداری آسان حفظ شود، از اهمیت بالایی برخوردار بود.

فرآیند توسعه راه‌حل

1. تحلیل نیازمندی‌ها

در ابتدای پروژه، جلساتی برای بررسی جزئیات فنی، محیط کاری، نحوه نصب و انتظارات عملکردی برگزار شد تا تصویر دقیقی از نیاز واقعی به دست آید.

2. جمع‌آوری اطلاعات دقیق

با استفاده از ابزار طراحی سفارشی، اطلاعات مورد نیاز شامل مشخصات مکانیکی، نوع اتصال، استانداردهای مورد انتظار و محدودیت‌های نصب جمع‌آوری گردید.

3. بررسی فنی و انتخاب اجزا

برای تأمین دقت بالا، از مغزی سنسور Pt100 جومو آلمان کلاس A استفاده شد.

4. طراحی ساختار سنسور

مجموعه سنسور طراحی‌شده دارای طول بلند، آب‌بند از نوع Plain Pot Seal و قطعات در تماس با سیال از جنس فولاد زنگ‌نزن (استنلس استیل) بود تا ضمن سازگاری با سیستم لوله‌کشی موجود، مقاومت مکانیکی و شیمیایی لازم را فراهم کند.

5. ساخت، تست و تحویل

پس از تأیید نهایی طراحی، ساخت سنسورها آغاز شد. عملیات کالیبراسیون، کنترل کیفیت و آزمون‌های عملکردی روی هر سنسور انجام شد تا اطمینان حاصل شود که با مشخصات فنی به‌صورت کامل منطبق هستند. تمام فرآیند طراحی تا تحویل در کمتر از 10 روز انجام شد.

نتیجه

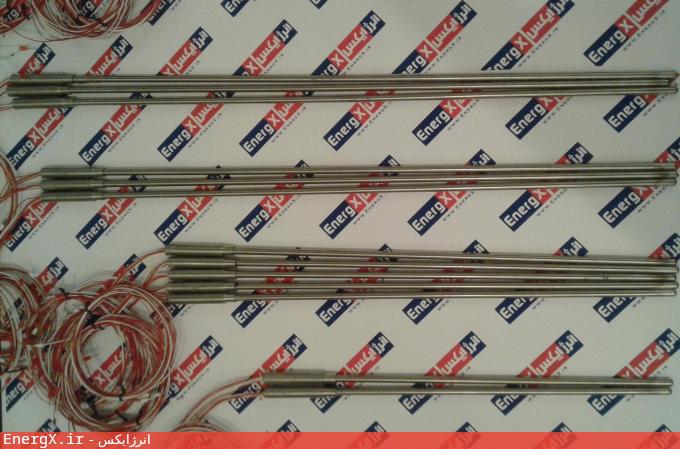

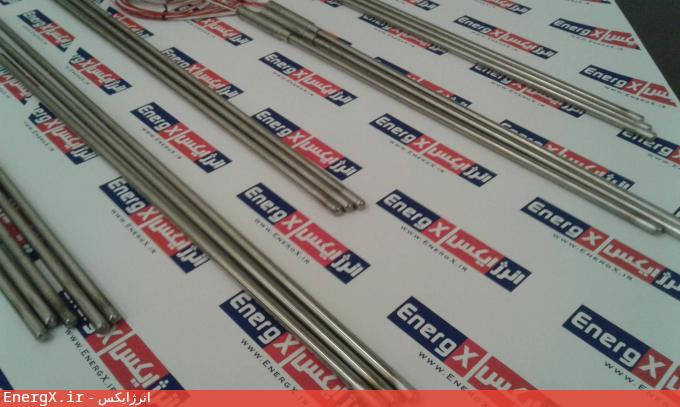

سنسورهای RTD دوتایی یا دوبل (Duplex) طراحی‌شده، عملکردی دقیق، پایدار و مطابق انتظار ارائه دادند. طراحی مکانیکی هوشمندانه و استفاده از قطعات با کیفیت، موجب شد تا نصب، سیم‌کشی و نگهداری برای تیم عملیاتی بسیار ساده و قابل اتکا باشد.
دقت بالا در اندازه‌گیری، واکنش سریع به تغییرات دما و قابلیت اعتماد در شرایط صنعتی، از مهم‌ترین مزایای این راه‌حل بود.

جمع‌بندی

این پروژه نشان‌دهنده اهمیت طراحی دقیق و اختصاصی سنسورهای دما در کاربردهای صنعتی پیشرفته است. سنسورهای RTD دوتایی Pt100، راه‌حلی ایده‌آل برای مواقعی هستند که نیاز به دو مسیر اندازه‌گیری مستقل، دقت بالا، ساختار مقاوم و نصب آسان وجود دارد. چنین راهکارهایی نقش مهمی در ارتقاء قابلیت اطمینان و کنترل فرآیندهای صنعتی ایفا می‌کنند.
