انرژیکس (EnergX) - ترموکوپل نوع R یا تیپ R یکی از دقیق‌ترین و پایدارترین سنسورهای اندازه‌گیری دما در دماهای بسیار بالا است. این ترموکوپل از خانواده ترموکوپل‌های فلزات گران‌بها (Noble Metal Thermocouples) بوده و به دلیل استفاده از آلیاژهای پلاتین و رودیوم، دقت، پایداری و طول عمر بسیار بالایی دارد.

ترموکوپل R در صنایع حساس مانند شیشه، فولاد، سرامیک، آزمایشگاه‌های کالیبراسیون، صنایع هوافضا و تجهیزات تحقیقاتی کاربرد فراوانی دارد؛ جایی که اندازه‌گیری دقیق دما در بازه‌های بالاتر از ۱۰۰۰ سلسیوس اهمیت ویژه‌ای دارد.

---

ترموکوپل نوع R چگونه کار می‌کند؟

مانند سایر ترموکوپل‌ها، ترموکوپل نوع R نیز بر اساس اثر سیبک (Seebeck Effect) کار می‌کند.

هنگامی که دو فلز غیرهمجنس در یک نقطه به یکدیگر متصل شوند و بین محل اتصال گرم (Hot Junction) و اتصال سرد (Cold Junction) اختلاف دما وجود داشته باشد، ولتاژ بسیار کوچکی در حد میلی‌ولت تولید می‌شود. این ولتاژ متناسب با اختلاف دما بوده و توسط ترانسمیتر یا دستگاه اندازه‌گیری به دما تبدیل می‌شود.

---

ساختمان ترموکوپل نوع R

ترموکوپل نیپ R یا R Type از دو سیم تشکیل شده است:

سیم مثبت: پلاتین با ۱۳ درصد رودیوم (Pt-13%Rh)
سیم منفی: پلاتین خالص (Pt)

وجود رودیوم باعث افزایش مقاومت مکانیکی و پایداری ترموکوپل در دماهای بالا می‌شود.

بخوانید: فلزات گرانبها در ترموکوپل‌ها؛ از پلاتین (Platinum) تا رودیوم (Rhodium)

---

مشخصات فنی ترموکوپل نوع R

نوع ترموکوپل: فلزات گرانبها (نجیب)
سیم مثبت: Pt-13%Rh
سیم منفی: Pt
گستره دمای استاندارد: ۰ تا ۱۶۰۰ سلسیوس
بازه قابل استفاده: حدود منفی ۵۰ تا ۱۷۶۸ سلسیوس
حساسیت: حدود ۱۰ میکروولت بر درجه سلسیوس
کلاس دقت مطابق استاندارد IEC 60584: کلاس ۱ و کلاس 2
پایداری بلندمدت: بسیار بالا
مقاومت در برابر اکسیداسیون: عالی
مناسب برای کار در خلأ: بله (در شرایط کنترل‌شده)

---

بازه دمای کاری

ترموکوپل R عمدتاً برای دماهای بالا طراحی شده است.

بازه‌های متداول استفاده عبارت‌اند از:

• ۶۰۰ تا ۱۲۰۰ سلسیوس
• ۱۲۰۰ تا ۱۵۰۰ سلسیوس
• تا حدود ۱۶۰۰ سلسیوس به صورت مداوم
• در برخی کاربردهای خاص تا حدود ۱۷۶۰ سلسیوس

در دماهای پایین‌تر معمولاً استفاده از ترموکوپل نوع K یا سنسورهای RTD اقتصادی‌تر است.

---

دقت ترموکوپل نوع R

مطابق استاندارد IEC 60584، دقت این ترموکوپل به کلاس آن بستگی دارد.

• کلاس ۱: °1C± یا ±0.25% مقدار اندازه‌گیری (هرکدام بزرگ‌تر باشد)
• کلاس ۲: °1.5C± یا ±0.25% مقدار اندازه‌گیری

به دلیل پایداری بسیار بالا، ترموکوپل نوع R در بسیاری از آزمایشگاه‌های مرجع نیز استفاده می‌شود.

---

مزایای ترموکوپل نوع R

• دقت بسیار بالا
• پایداری طولانی‌مدت
• مناسب برای اندازه‌گیری دماهای بسیار بالا
• مقاومت عالی در برابر اکسیداسیون
• مناسب برای تجهیزات کالیبراسیون
• عمر کاری طولانی در صورت استفاده صحیح

---

معایب ترموکوپل نوع R

• قیمت بسیار بالا
• حساس به آلودگی فلزی
• مناسب نبودن برای محیط‌های احیاکننده
• حساسیت کمتر نسبت به ترموکوپل نوع K
• نیاز به نصب صحیح و حفاظت مناسب

---

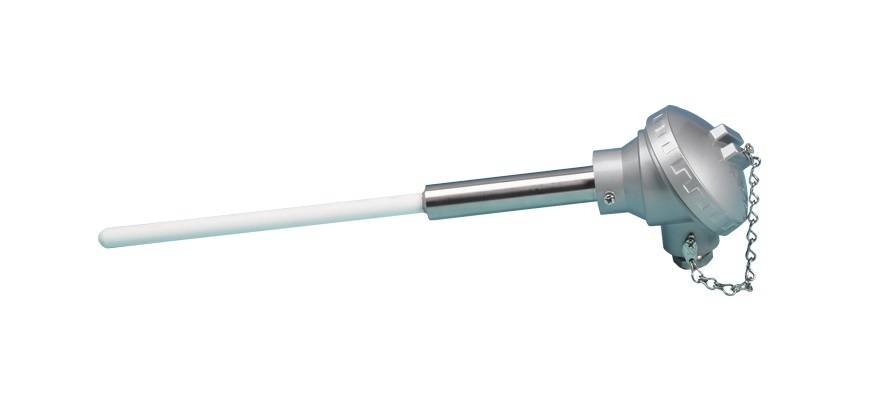

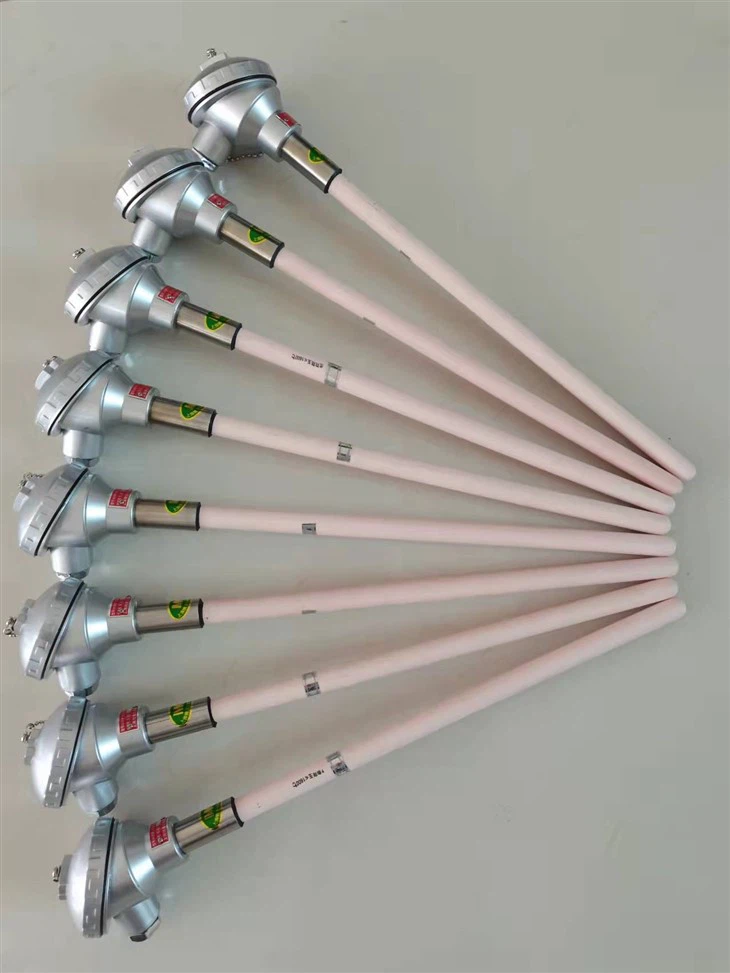

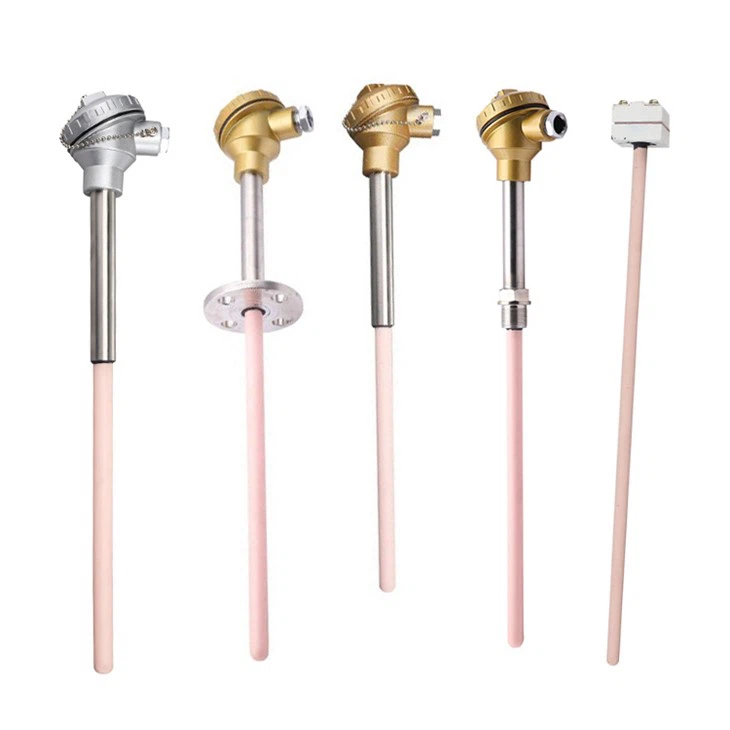

غلاف مناسب برای ترموکوپل R

به دلیل قیمت بالای المان اندازه‌گیری، معمولاً از غلاف‌های مقاوم استفاده می‌شود.

رایج‌ترین غلاف‌ها عبارت‌اند از:

• آلومینا (Al₂O₃)
• مولایت
• کوارتز
• سرامیک چندلایه
• سیلیکون کارباید (SiC)
• اینکونل (در دماهای پایین‌تر)

---

سیم جبران‌ساز ترموکوپل R

به دلیل قیمت بالای پلاتین، از سیم‌های جبران‌ساز (Compensating Cable) استفاده می‌شود.

رنگ‌بندی مطابق IEC معمولاً:

مثبت: نارنجی
منفی: سفید

توجه داشته باشید که رنگ‌بندی ممکن است بر اساس استانداردهای مختلف مانند ANSI متفاوت باشد.

---

کاربردهای ترموکوپل نوع R

• کوره‌های ذوب شیشه
• فور‌هارت (Forehearth)
• کوره‌های عملیات حرارتی
• صنایع فولاد
• صنایع سرامیک
• صنایع سیمان
• صنایع هوافضا
• تست موتورهای جت
• صنایع نیمه‌هادی
• تجهیزات آزمایشگاهی
• کوره‌های کالیبراسیون
• تجهیزات تحقیقاتی

---

مقایسه ترموکوپل R و S

• سیم مثبت نوع R: پلاتین با ۱۳ درصد رودیوم
• سیم مثبت نوع : پلاتین با ۱۰ درصد رودیوم
• سیم منفی هر دو: Pt
• خروجی ولتاژ نوع R: کمی بیشتر
• قیمت نوع R: کمی بالاتر
• نوع S بیشتر در تجهیزات مرجع و آزمایشگاهی استفاده می‌شود.
• نوع R در بسیاری از کاربردهای صنعتی رایج‌تر است.

---

مقایسه ترموکوپل R و B

• حداکثر دمای نوع R: حدود ۱۶۰۰ سلسیوس
• حداکثر دمای نوع B: حدود ۱۸۰۰ سلسیوس
• حساسیت نوع R: بیشتر
• حساسیت نوع B: کمتر
• عملکرد نوع R در دماهای پایین بهتر است.
• قیمت نوع B معمولاً بالاتر است.

---

مقایسه ترموکوپل R و K

• نوع R از پلاتین و رودیوم ساخته شده است.
• نوع K از آلیاژهای نیکل ساخته می‌شود.
• حداکثر دمای نوع R: حدود ۱۶۰۰ سلسیوس
• حداکثر دمای نوع K: حدود ۱۲۶۰ سلسیوس
• پایداری نوع R بسیار بیشتر است.
• قیمت نوع R چندین برابر بیشتر از نوع K است.
• نوع K برای کاربردهای عمومی مناسب‌تر است.

---

عوامل مؤثر بر عمر ترموکوپل R

• دمای کاری
• شوک حرارتی
• آلودگی پلاتین
• کیفیت غلاف محافظ
• نوع اتمسفر کوره
• ارتعاشات مکانیکی

---

نکات نصب

• از تماس مستقیم با فلزات آلاینده جلوگیری شود.
• از غلاف سرامیکی مناسب استفاده شود.
• از خم شدن بیش از حد سیم‌ها خودداری گردد.
• از کابل جبران‌ساز استاندارد استفاده شود.
• محل اتصال سرد به‌درستی جبران‌سازی گردد.

---

استانداردهای مرتبط

• IEC 60584
• ASTM E230/E230M
• IEC 60751 (برای مقایسه با RTD)
• IEC 61515
• NIST ITS-90

---

قیمت ترموکوپل نوع R

ترموکوپل R به دلیل استفاده از پلاتین و رودیوم، از گران‌ترین انواع ترموکوپل محسوب می‌شود. قیمت آن به عوامل زیر بستگی دارد:

• قطر سیم
• طول سنسور
• نوع غلاف
• نوع اتصال (ساده یا دوبل)
• نوع هد یا کانکتور
• برند سازنده
• قیمت روز فلزات گران‌بها (به‌ویژه پلاتین و رودیوم)

به همین دلیل، قیمت این ترموکوپل ممکن است با تغییر قیمت جهانی فلزات به‌طور قابل توجهی نوسان داشته باشد.

بخوانید: مواد سرامیکی پرکاربرد در ساخت غلاف ترموکوپل

---

جمع‌بندی

ترموکوپل نوع R یکی از دقیق‌ترین و پایدارترین سنسورهای اندازه‌گیری دما برای فرآیندهای دمای بالا است. استفاده از آلیاژ پلاتین-رودیوم باعث شده این ترموکوپل در شرایط سخت صنعتی، کوره‌های دمای بالا و تجهیزات مرجع عملکردی بسیار قابل اعتماد داشته باشد. اگرچه هزینه اولیه آن نسبت به ترموکوپل‌های فلزات پایه بیشتر است، اما در کاربردهایی که دقت، پایداری و طول عمر اهمیت بالایی دارند، این هزینه با کاهش خطا و افزایش قابلیت اطمینان جبران می‌شود.

---

پرسش‌های متداول

ترموکوپل نوع R از چه فلزاتی ساخته شده است؟

از یک سیم پلاتین خالص (Pt) و یک سیم پلاتین حاوی ۱۳ درصد رادیوم (Pt-13%Rh).

حداکثر دمای کاری ترموکوپل R چقدر است؟

به‌طور معمول تا حدود ۱۶۰۰ سلسیوس برای کار مداوم و در برخی کاربردهای خاص تا حدود ۱۷۶۰ درجه سانتی‌گراد قابل استفاده است.

آیا ترموکوپل R از نوع فلزات گران‌بها است؟

بله. این ترموکوپل در گروه فلزات گرانیها یا فلزات نجیب (Noble Metal Thermocouples) قرار می‌گیرد و از آلیاژهای مبتنی بر پلاتین ساخته می‌شود.

تفاوت ترموکوپل R و S چیست؟

تفاوت اصلی در درصد رودیوم سیم مثبت است؛ در نوع R، سیم مثبت حاوی ۱۳٪ رودیوم و در نوع S حاوی ۱۰٪ رودیوم است. این تفاوت باعث می‌شود نوع R خروجی ولتاژ اندکی بیشتر و در برخی کاربردهای صنعتی ترجیح داده شود.

آیا ترموکوپل R برای صنایع شیشه مناسب است؟

بله. به دلیل پایداری بالا، مقاومت در برابر اکسیداسیون و قابلیت کار در دماهای بالا، یکی از رایج‌ترین انتخاب‌ها برای کوره‌های ذوب شیشه و صنایع شیشه‌سازی است.

چرا قیمت ترموکوپل نوع R بالا است؟

زیرا از فلزات گران‌بهایی مانند پلاتین و رودیوم ساخته می‌شود و قیمت آن به نرخ جهانی این فلزات وابسته است.

آیا می‌توان از ترموکوپل R در محیط‌های احیاکننده استفاده کرد؟

به‌طور کلی توصیه نمی‌شود. اتمسفرهای احیاکننده یا آلوده به بخارات فلزی می‌توانند باعث آلودگی و کاهش دقت یا عمر ترموکوپل شوند. در چنین شرایطی باید از غلاف‌های محافظ مناسب و تمهیدات ویژه استفاده شود.

آیا ترموکوپل R به کالیبراسیون نیاز دارد؟

بله. هرچند این ترموکوپل پایداری بسیار بالایی دارد، اما برای کاربردهای حساس و اندازه‌گیری‌های دقیق، کالیبراسیون دوره‌ای مطابق الزامات فرآیند و استانداردهای مربوطه توصیه می‌شود.
