انرژیکس (EnergX) - کابل‌های افزاینده (Extension) و کابل‌های جبران‌ساز (Compensating) هر دو در ترموکوپل‌ها برای انتقال سیگنال دما از نقطه‌ی سنجش به ابزار اندازه‌گیری استفاده می‌شوند.

با این حال، این دو نوع کابل ترموکوپل تفاوت‌های کلیدی دارند که آنها را برای کاربردهای مختلف مناسب می‌کند.

کابل‌ افزاینده ترموکوپل

کابل افزاینده یا اکستنشن (Extension) از همان مواد آلیاژی ترموکوپل ساخته شده‌اند. سیم‌های افزاینده ترموکوپل برای حفظ دقت و یکپارچگی اندازه‌گیری دما با تطبیق خواص ترموکوپل طراحی شده‌اند. به عنوان نمونه، یک کابل ترموکوپل نوع K که با علامت KX شناخته می‌شود دارای هادی‌های NiCR/NiAl است. این کابل‌ها سیگنال ترموکوپل را در فواصل طولانی بدون ایجاد خطا به دلیل اتصالات اضافی گسترش می‌دهند.

در این رابطه: فهرست 30 تولیدکننده کابل ترموکوپل در جهان

کابل جبران‌ساز ترموکوپل

کابل‌ جبران‌‌ساز یا حبران‌کننده (Compensating) از مواد ارزان‌تری ساخته می‌شوند که خواص ترموالکتریکی مشابهی با آلیاژهای ترموکوپل مربوطه در بازه‌ی دمایی محدود دارند. یک کابل جبران‌ ترموکوپل نوع K که با علامت KCB شناخته می‌شود دارای هادی‌های Cu/Con است. از این کابل‌ها برای اتصال ترموکوپل به ابزار اندازه‌گیری، زمانی که دمای نقطه اتصال مشخص است و نسبتاً ثابت می‌ماند، استفاده می‌شود. کابل‌های جبران ترموکوپل می‌تواند به کاهش هزینه‌ها کمک کند، به خصوص برای مواقعی که نیاز است که مقدار زیادی کابل‌کشی انجام شود (به‌ویژه برای ترموکوپل‌های نوع R و S مهم است).

در این رابطه بخوانید: نکات خرید کابل RTD Pt100

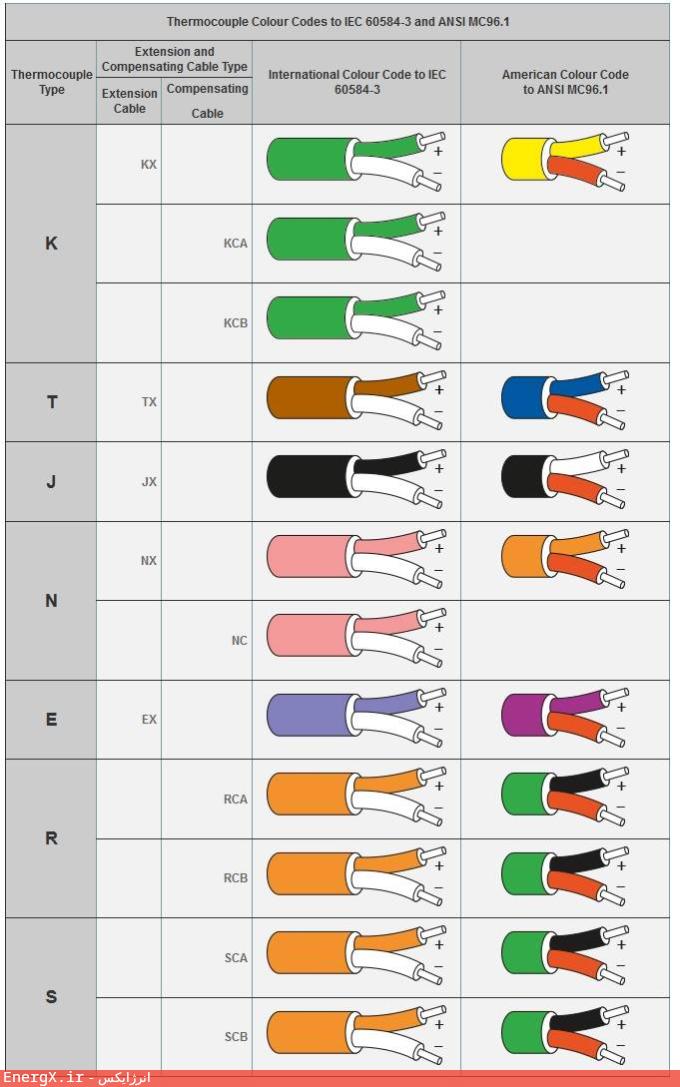

جدول شماره رنگ کابل ترموکوپل مطابق استاندارد IEC 60584-3

تفاوت‌های کلیدی کابل جبران‌ساز و کابل افزاینده ترموکوپل

ترکیب مواد

کابل‌های اکستنشن یا افزاینده از آلیاژهای مشابه ترموکوپل استفاده می‌کنند، در حالی که کابل‌های جبران‌‌ساز از مواد ارزان‌تر با خواص ترموالکتریک مشابه استفاده می‌کنند.

بازه‌ی دمایی

کابل‌ها و سیم‌های افزاینده می‌توانند محدوده دمایی گسترده‌تری را تحمل کنند، در حالی که کابل‌های جبران‌کننده فقط برای بازه‌ی دمایی محدود و خاص مناسب هستند.

بخوانید: راهنمای جامع کابل ترموکوپل

دقت

کابل‌های افزاینده ترموکوپل به دلیل تطابق با خواص ترموالکتریکی، معمولا اندازه‌گیری‌های دقیق‌تری را نسبت به کابل جبران‌ساز ترموکوپل ارائه می‌دهند.

قیمت

قیمت کابل‌های جبران‌‌ساز ترموکوپل نسبت به کابل‌های افزاینده پایین‌تر است و به‌ویژه برای تاسیسات بزرگ می‌تواند مقرون‌به‌صرفه‌تر باشد.

جمع‌بندی

به طور خلاصه، کابل‌های افزاینده ترموکوپل دقت بالاتر و محدوده دمایی گسترده‌تری را ارائه می‌دهند، اما ممکن است گران‌تر باشند، در حالی که کابل‌های جبران ترموکوپل راه‌حل مقرون‌به‌صرفه‌تری برای کاربردهایی با دمای نقطه اتصال شناخته شده و پایدار ارائه می‌دهند. انتخاب بین این دو بستگی به نیازهای خاص سیستم اندازه‌گیری ترموکوپل شما دارد.
