انرژایکس (EnergX) - کابل RTD Pt100 یکی از اجزای کلیدی در سیستم‌های اندازه‌گیری دما است. انتخاب درست کابل می‌تواند دقت و پایداری سنسور را تضمین کرده و از بروز خطاهای ناشی از نویز الکتریکی، افت ولتاژ یا شرایط محیطی جلوگیری کند. در این راهنما، به مهم‌ترین پارامترها و استانداردهای لازم برای خرید کابل RTD Pt100 پرداخته می‌شود.

---

عوامل کلیدی در انتخاب کابل RTD Pt100

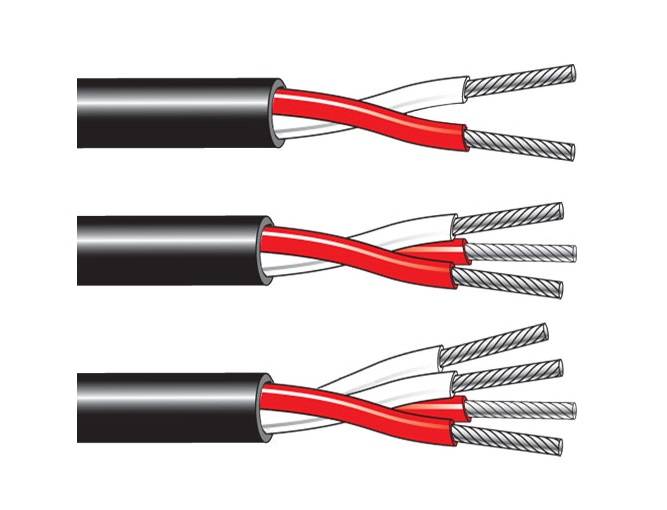

تعداد سیم‌ها و پیکربندی

• RTD Pt100 می‌تواند در حالت‌های 2 سیمه، 3 سیمه یا 4 سیمه استفاده شود.
• کابل انتخابی باید دقیقاً مطابق پیکربندی سنسور دما باشد.
• بیشترین دقت در کاربردهای صنعتی با کابل 3 سیمه و 4 سیمه به‌دست می‌آید.

بخوانید: تفاوت‌های سیم‌بندی ۲، ۳ و ۴ سیمه در RTD چیست؟

بازه دمایی کابل

• هر کابل دارای محدوده‌ی دمایی تعریف‌شده بر اساس جنس عایق و روکش است.
• برای کاربردهای عمومی: روکش پی‌وسی‌سی (حداکثر 105 سلسیوس)
• برای صنایع غذایی و دارویی: روکش سیلیکونی و تفلون (تا 200 سلسیوس)
• برای محیط‌های با دمای بالا: روکش فایبرگلاس (تا 400 سلسیوس یا بیشتر)

در این رابطه: کابل ترموکوپل یا کابل جبران ترموکوپل چیست؟

اندازه و قطر هادی یا سیم

• قطر بیشتر: مقاومت کمتر اما انعطاف‌پذیری کمتر و قیمت بالاتر.
• قطر کمتر: انعطاف‌پذیری بهتر، اما افت ولتاژ بیشتر در طول‌های بلند.

نوع هادی یا سیم (افشان یا مفتولی)

• هادی افشان (Stranded): انعطاف‌پذیرتر، مناسب نصب در مسیرهای متحرک.
• هادی مفتولی (Solid): مقاوم‌تر در برابر شکستگی، مناسب نصب ثابت.

جنس روکش و عایق

• پی‌وی‌سی (PVC): اقتصادی، مناسب شرایط معمولی.
• تفلون (PTFE / FEP): مقاوم در برابر مواد شیمیایی، رطوبت و دمای متوسط.
• سیلیکون: مقاوم به حرارت و انعطاف‌پذیر.
• فایبرگلاس: مقاوم به حرارت‌های بسیار بالا اما در برابر سایش ضعیف‌تر.

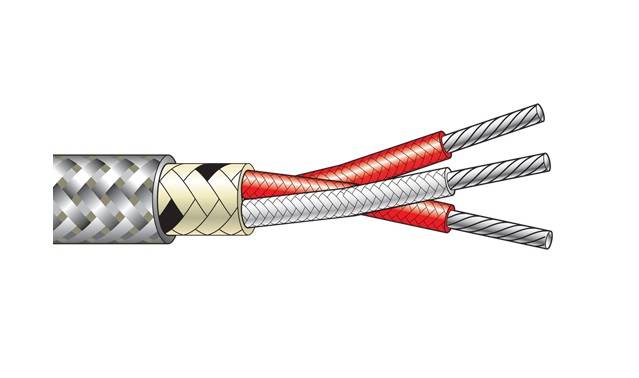

شیلد

• در محیط‌های صنعتی که نویز الکترومغناطیسی (EMI) یا فرکانس رادیویی (RFI) زیاد است، استفاده از کابل شیلددار الزامی است.
• شیلد معمولاً از فویل آلومینیومی یا بافت مسی ساخته می‌شود و سیگنال دما را از نویز محافظت می‌کند.

طول کابل

• کابل‌های بلند مقاومت بیشتری ایجاد کرده و باعث خطا می‌شوند.
• توصیه می‌شود در طول‌های زیاد از پیکربندی 3 سیمه یا 4 سیمه استفاده شود.

گواهینامه‌ها و استانداردها

• مطابقت با استانداردهای بین‌المللی: IEC 60751 یا ANSI
• برخی کاربردها نیاز به تاییدیه‌های بهداشتی (مانند FDA در صنایع غذایی/دارویی) دارند.

شرایط محیطی

• قرار گرفتن در معرض رطوبت، مواد شیمیایی، سایش مکانیکی یا حرارت مستقیم باید در انتخاب کابل لحاظ شود.
• در محیط‌های انفجاری یا خطرناک، کابل باید دارای تاییدیه ضدانفجار (EX) باشد.

تامین‌کننده و کیفیت ساخت

• انتخاب تامین‌کننده معتبر تضمین‌کننده کیفیت مواد اولیه، یکنواختی در تولید و رعایت استانداردهاست.
• کابل‌های بی‌کیفیت می‌توانند منجر به خطاهای مکرر در اندازه‌گیری و هزینه‌های تعمیراتی شوند.
