انرژیکس (EnergX) - اندازه‌گیری دقیق دما یکی از مهم‌ترین پارامترهای کنترلی در صنایع فرآیندی است. در بسیاری از تجهیزات صنعتی مانند راکتورها، برج‌های تقطیر، مخازن ذخیره، کوره‌ها، مبدل‌های حرارتی و واحدهای کراکینگ کاتالیستی، دما در نقاط مختلف تجهیز یکسان نیست و ایجاد پروفایل دمایی (Temperature Profile) برای کنترل فرآیند ضروری است.

در چنین شرایطی استفاده از یک ترموکوپل یا حسگر دمای مقاومتی (RTD) تکی پاسخگوی نیاز فرآیند نیست. راهکار حرفه‌ای و صنعتی برای این کاربردها استفاده از سنسورهای دمای چندنقطه‌ای (Multipoint Temperature Sensors) است.

این سنسورها امکان اندازه‌گیری همزمان دما در چندین نقطه مستقل را تنها از طریق یک اتصال فرآیندی فراهم می‌کنند و اطلاعات ارزشمندی از توزیع دما در داخل تجهیز در اختیار اپراتورها و مهندسان فرآیند قرار می‌دهند.

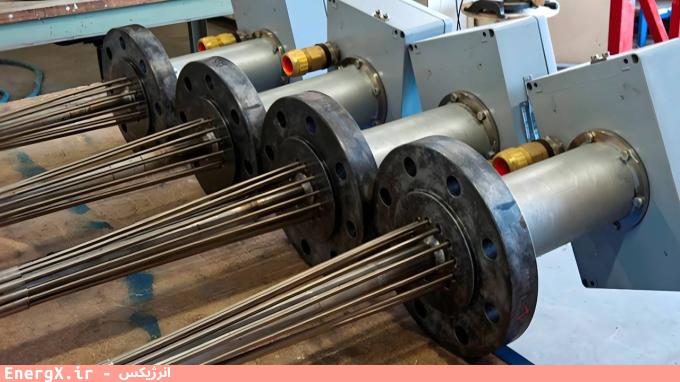

سنسور دمای چندنقطه‌ای چیست؟

سنسور دمای چندنقطه‌ای مجموعه‌ای از چندین عنصر اندازه‌گیری دما است که در طول یک سازه مشترک نصب شده‌اند و قادرند دمای نقاط مختلف یک فرآیند را به صورت مستقل اندازه‌گیری کنند.

به عبارت ساده‌تر، به جای نصب ۱۰ یا ۱۵ ترموکوپل مجزا روی یک راکتور، می‌توان از یک مجموعه چندنقطه‌ای استفاده کرد که تمامی نقاط اندازه‌گیری را پوشش دهد.

مزایای اندازه‌گیری چندنقطه‌ای دما

مزایای این روش عبارتند از:

• کاهش تعداد نازل‌های مورد نیاز روی تجهیز
• کاهش هزینه نصب
• کاهش احتمال نشتی
• سهولت نگهداری
• افزایش قابلیت اطمینان
• امکان ایجاد پروفایل دمایی

چرا اندازه‌گیری چندنقطه‌ای دما اهمیت دارد؟

در بسیاری از فرآیندهای شیمیایی و پتروشیمی، اختلاف دما در بخش‌های مختلف تجهیز می‌تواند منجر شود به:

• افت راندمان فرآیند
• کاهش کیفیت محصول
• تشکیل نقاط داغ (Hot Spot)
• آسیب به کاتالیست
• افزایش مصرف انرژی
• بروز شرایط ناایمن

به همین دلیل مهندسان فرآیند نیاز دارند دما را در طول ارتفاع، قطر یا حجم تجهیز به صورت همزمان پایش کنند.

کاربردهای سنسورهای دمای چندنقطه‌ای

راکتورهای پتروشیمی

مهم‌ترین کاربرد سنسورهای چندنقطه‌ای در راکتورهای کاتالیستی است.

مانند:

• راکتورهای هیدروکراکر
• راکتورهای هیدروتریتر
• راکتورهای ریفرمینگ کاتالیستی
• راکتورهای آمونیاک
• راکتورهای متانول

در این تجهیزات دمای بستر کاتالیست باید در نقاط مختلف کنترل شود.

برج‌های تقطیر

در برج‌های تقطیر، پروفایل دمایی یکی از شاخص‌های مهم عملکرد برج به شمار می‌رود.

سنسورهای چندنقطه‌ای امکان اندازه‌گیری دما در طبقات مختلف برج را فراهم می‌کنند.

کوره‌های صنعتی

از سنسورهای چندنقطه‌ای برای موارد زیر استفاده می‌شود:

• کنترل یکنواختی دما
• تشخیص نقاط داغ
• افزایش عمر مواد نسوز

مخازن ذخیره

در مخازن بزرگ نفت خام و فرآورده‌های نفتی:

• تعیین لایه‌بندی حرارتی
• کنترل کیفیت محصول
• محاسبه موجودی

نیازمند اندازه‌گیری دما در چندین ارتفاع مختلف است.

صنایع نیروگاهی

در موارد زیر کاربرد دارند:

• دیگ‌های بخار
• مبدل‌های حرارتی
• کانال‌های هوا
• توربین‌های گازی

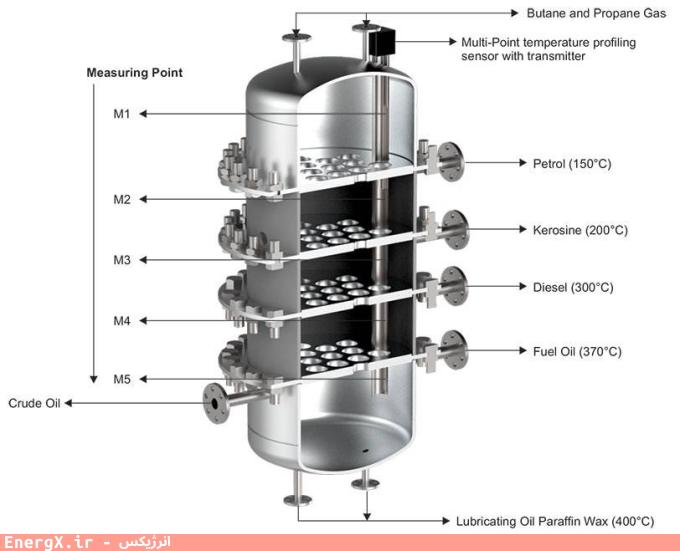

کاربرد سنسور دمای چندنقطه‌ای (Multi-Point Temperature Sensor)

اجزای اصلی یک سنسور دمای چندنقطه‌ای

یک سامانه چندنقطه‌ای معمولاً شامل اجزای زیر است:

۱. عناصر اندازه‌گیری

معمولاً از موارد زیر استفاده می‌شود:

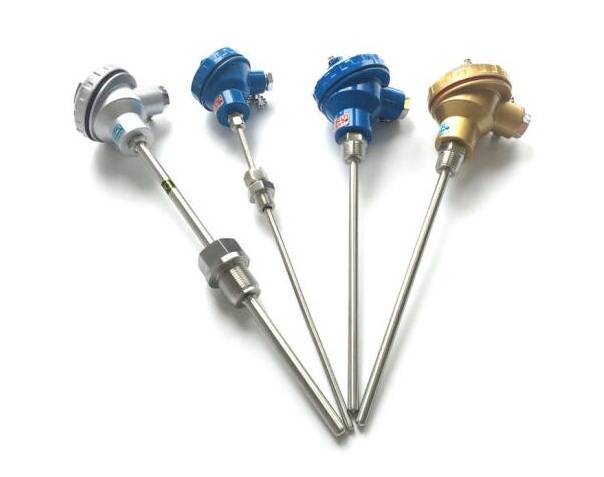

ترموکوپل

• قابلیت کار در دماهای بالا
• مقاومت مکانیکی مناسب
• هزینه کمتر

حسگر دمای مقاومتی (RTD)

• دقت بالاتر
• پایداری طولانی‌مدت
• محدوده دمایی کمتر نسبت به ترموکوپل

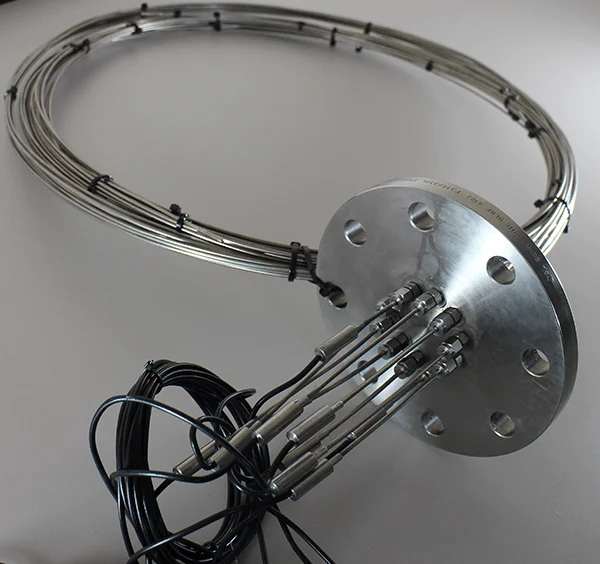

۲. کابل عایق معدنی (MI Cable)

اغلب سنسورهای چندنقطه‌ای از کابل‌های عایق معدنی (Mineral Insulated) استفاده می‌کنند که ویژگی‌های زیر را دارد:

• مقاومت بالا در دماهای زیاد
• استحکام مکانیکی عالی
• مقاومت در برابر ارتعاش
• طول عمر بالا

۳. ترموول یا غلاف محافظ

• حفاظت مکانیکی
• محافظت در برابر خوردگی
• امکان تعویض سنسور بدون توقف فرآیند

۴. اتصال فرآیندی

 معمولاً به صورت فلنجی طراحی می‌شود و برای نصب روی موارد زیر به کار می‌رود:

• راکتور
• برج
• مخزن

۵. جعبه اتصال یا جانکشن باکس (Junction Box)

جانکشن باکس محل اتصال ترموکوپل‌ها، حسگرهای دمای مقاومتی و ترانسمیترهای دما می‌باشد.

بخوانید: ترموکوپل‌ با پوشش‌های خاص (گرافیت و سیلیکون کاربید)

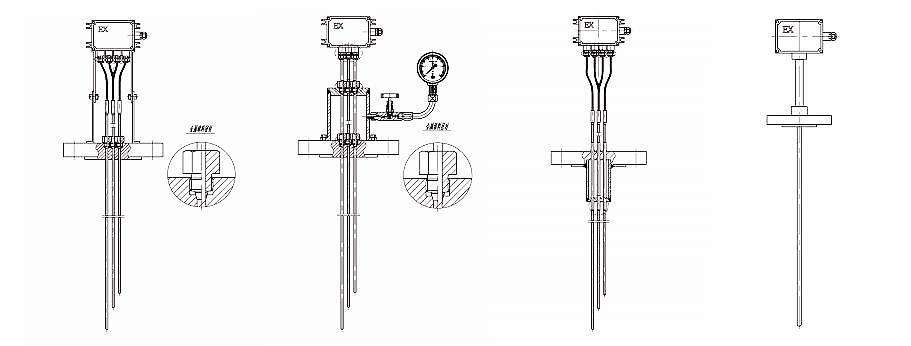

انواع سنسورهای دمای چندنقطه‌ای

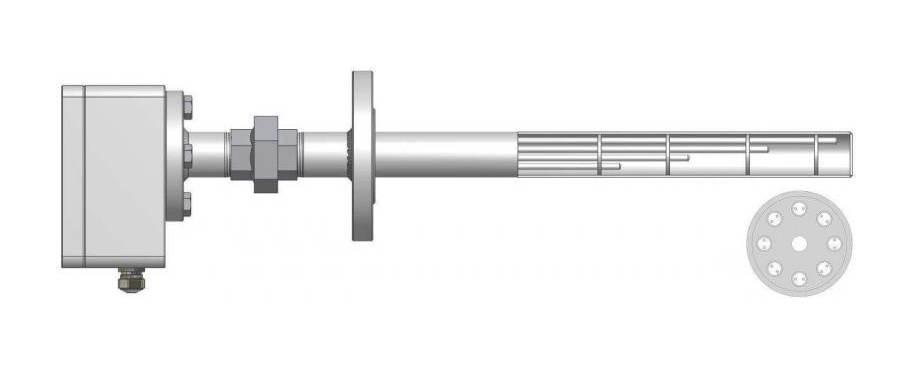

۱. سیستم لوله راهنمای عمومی (General Guiding Tube)

در این طراحی چندین سنسور داخل یک لوله محافظ قرار می‌گیرند.

مزایا:

• ساختار ساده
• قیمت اقتصادی
• نصب آسان

معایب:

دقت کمتر نسبت به طراحی‌های پیشرفته

۲. سیستم لوله راهنمای مستقل (Individual Guiding Tube)

هر سنسور دارای لوله راهنمای مستقل است.

مزایا:

• قابلیت تعویض مستقل هر سنسور
• کاهش تداخل مکانیکی

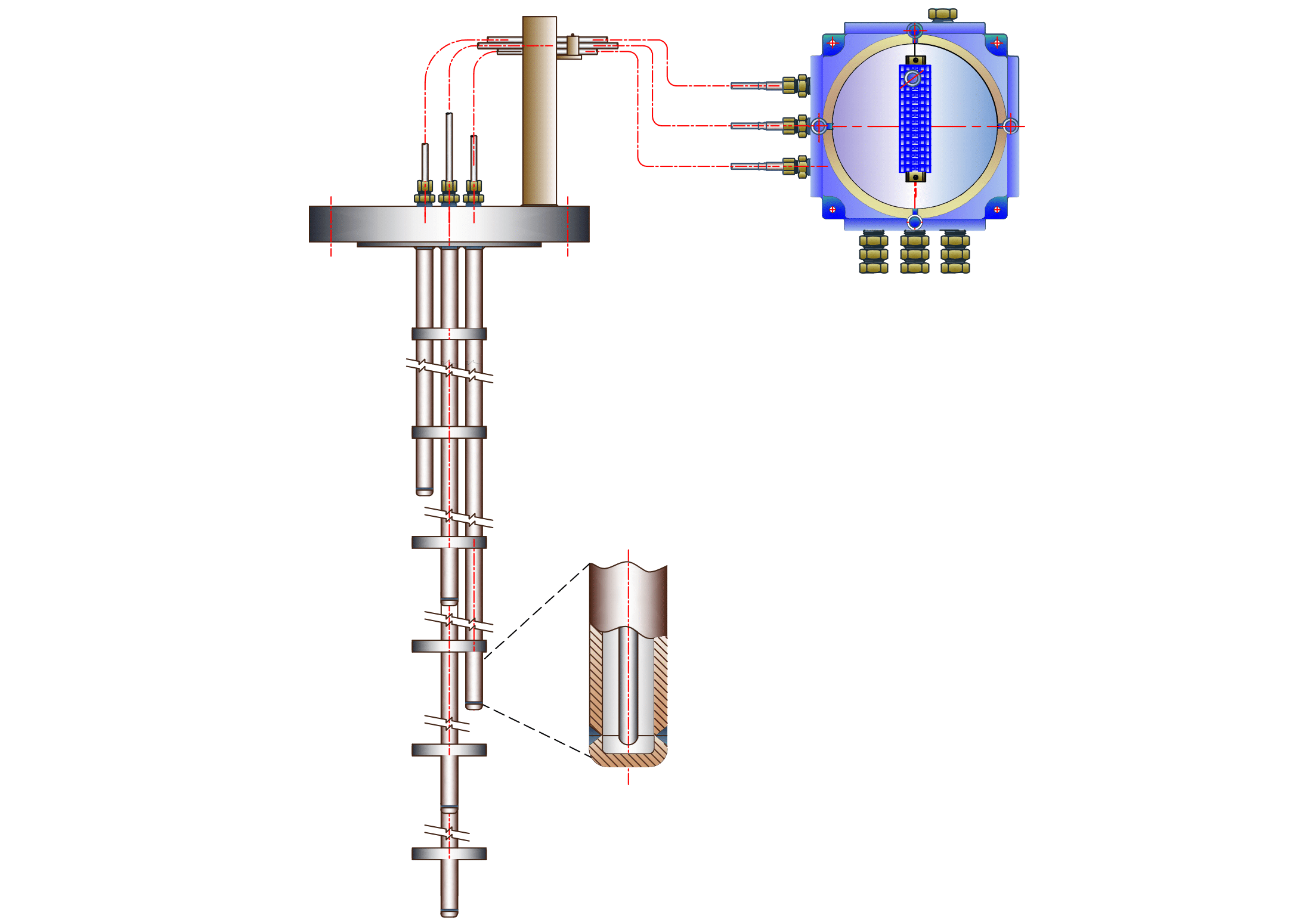

۳. طراحی تماس مستقیم (Positive Contact)

رایج‌ترین طراحی در راکتورهای صنعتی.

در این روش بلوک‌های انتقال حرارت به ترموول جوش می‌شوند و سنسورها با فشار فنری به آنها متصل می‌گردند.

مزایا:

• پاسخ زمانی سریع
• دقت بالا
• شناسایی دقیق موقعیت اندازه‌گیری
• امکان تعویض سنسور در حین سرویس

۴. طراحی آویزان آزاد (Free Hanging)

در راکتورهای بزرگ و پیچیده کاربرد دارد.

سنسورها بدون ترموول و به صورت آزاد در داخل تجهیز توزیع می‌شوند.

مزایا:

• انعطاف‌پذیری بالا
• پوشش گسترده نقاط اندازه‌گیری
• هزینه حمل کمتر

مواد متداول در ساخت سنسورهای چندنقطه‌ای

بسته به شرایط فرآیند از آلیاژهای مختلف استفاده می‌شود.

فولاد زنگ‌نزن ۳۱۶

مناسب برای کاربردهای عمومی و محیط‌های نسبتاً خورنده

فولاد زنگ‌نزن ۳۲۱

مناسب برای دماهای بالا

فولاد زنگ‌نزن ۳۴۷

دارای مقاومت مناسب در برابر خزش و اکسیداسیون

اینکونل ۶۰۰

بسیار متداول در پتروشیمی، کوره‌ها و راکتورها

اینکونل ۶۲۵

مناسب برای محیط‌های بسیار خورنده و سرویس‌های دریایی

در این رابطه بخوانید: راهنمای انتخاب مواد در ساخت سنسورهای دما (ترموکوپل، RTD، کابل، کلاهک، ترموول و غلاف)

مزایای استفاده از سنسورهای دمای چندنقطه‌ای

کاهش تعداد نازل‌های تجهیز

به جای نصب چندین سنسور مستقل تنها یک نازل کافی است.

کاهش ریسک نشتی

هر نازل یک نقطه بالقوه نشتی به شمار می‌رود.

ایجاد پروفایل دمایی

مهم‌ترین مزیت سنسورهای چندنقطه‌ای امکان مشاهده توزیع دما در کل تجهیز است.

کاهش هزینه‌های نگهداری

• کابل‌کشی کمتر
• تجهیزات کمتر
• تعمیرات ساده‌تر

افزایش ایمنی فرآیند

شناسایی سریع:

• نقاط داغ
• فرار حرارتی (Thermal Runaway)
• افت عملکرد کاتالیست

ترانسمیترهای مورد استفاده در سنسورهای چندنقطه‌ای

ترانسمیترها معمولاً دارای خروجی‌های زیر هستند:

• ۴ تا ۲۰ میلی‌آمپر
• هارت (HART)
• پروفیباس (Profibus)
• فاندیشن قیلدباس (Foundation Fieldbus)

برندهای متداول عبارت‌اند از:

• ای‌بی‌بی (ABB)
• جومو (JUMO)
• امرسون (Emerson)
• زیمنس (Siemens)
• اندرس هاوزر (Endess+Hauser)
• یوکوگاوا (Yokogawa)

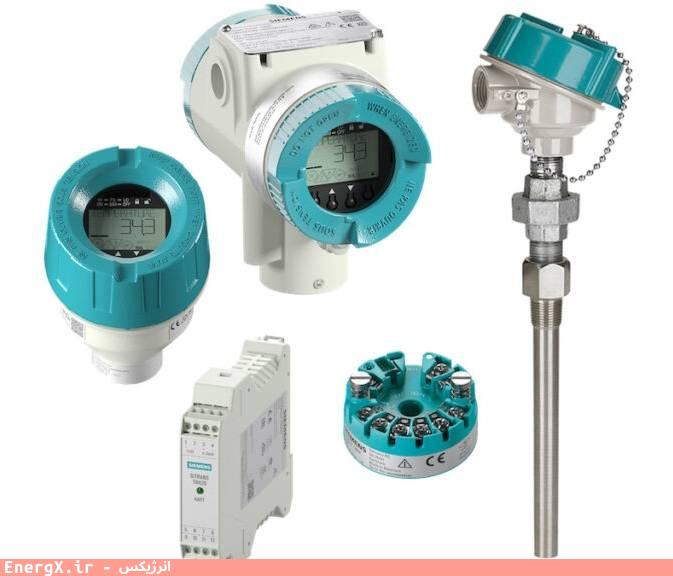

انواع ترانسمیتر دما

آزمون‌ها و گواهی‌های مورد نیاز

در پروژه‌های نفت و گاز معمولاً مدارک زیر درخواست می‌شود:

• گواهی مواد مطابق EN 10204 3.1
• گواهی کالیبراسیون
• آزمون شناسایی مثبت مواد (PMI)
• آزمون مایع نافذ (DPT)
• آزمون نشتی
• انطباق با استاندارد NACE MR0175
• گزارش ابعادی
• گواهی انطباق

نکات مهم در انتخاب سنسور دمای چندنقطه‌ای

پیش از سفارش باید موارد زیر مشخص شوند:

تعداد نقاط اندازه‌گیری

 معمولاً بین ۳ تا ۲۰ نقطه

فاصله نقاط اندازه‌گیری

بر اساس پروفایل دمایی مورد نیاز فرآیند

نوع حسگر

ترموکوپل یا حسگر دمای مقاومتی

محدوده دمای کاری

برای مثال: ۴۰- تا ۱۲۰۰+ درجه سلسیوس

فشار کاری

برای مثال: ۷۰ بار یا بیشتر

جنس غلاف

بر اساس شرایط خوردگی و دمای فرآیند

نوع اتصال فرآیندی

• فلنجی
• رزوه‌ای
• سفارشی

قیمت سنسور دمای چندنقطه‌ای

جمع‌بندی

سنسورهای دمای چندنقطه‌ای یکی از مهم‌ترین ابزارهای پایش دما در صنایع نفت، گاز، پتروشیمی، پالایشگاهی و نیروگاهی هستند. این تجهیزات امکان اندازه‌گیری همزمان دما در چندین نقطه را فراهم کرده و نقش مهمی در بهینه‌سازی فرآیند، افزایش ایمنی، حفاظت از کاتالیست‌ها و بهبود کیفیت محصول ایفا می‌کنند.

انتخاب صحیح نوع طراحی، جنس مواد، تعداد نقاط اندازه‌گیری و فناوری حسگر می‌تواند تأثیر قابل توجهی بر عملکرد و طول عمر سیستم داشته باشد.

پرسش‌های متداول

سنسور دمای چندنقطه‌ای چیست؟

سنسوری است که از چندین نقطه اندازه‌گیری مستقل تشکیل شده و امکان ثبت دمای نقاط مختلف یک تجهیز را به صورت همزمان فراهم می‌کند.

تفاوت سنسور دمای چندنقطه‌ای یا ترموکوپل مولتی با ترموکوپل معمولی چیست؟

ترموکوپل معمولی فقط یک نقطه را اندازه‌گیری می‌کند، در حالی که ترموکوپل مولتی یا سنسور چندنقطه‌ای قادر است چندین نقطه را به طور همزمان پایش کند.

سنسورهای چندنقطه‌ای معمولاً از چه نوع حسگری استفاده می‌کنند؟

بیشتر از ترموکوپل‌های نوع K، N و J استفاده می‌شود، اما در کاربردهای دقیق از حسگر دمای مقاومتی Pt100 نیز استفاده می‌شود.

حداکثر تعداد نقاط اندازه‌گیری در یک سنسور چندنقطه‌ای چقدر است؟

بسته به طراحی و قطر فلنج، معمولاً بین ۳ تا ۲۰ نقطه و در برخی طراحی‌های ویژه حتی بیش از ۴۰ نقطه نیز امکان‌پذیر است.

آیا امکان تعویض سنسور بدون توقف فرآیند وجود دارد؟

در طراحی‌های تماس مستقیم و برخی مدل‌های لوله راهنما، بله. عناصر اندازه‌گیری می‌توانند بدون باز کردن ترموول و بدون توقف فرآیند تعویض شوند.

بهترین کاربرد سنسورهای چندنقطه‌ای چیست؟

راکتورهای کاتالیستی پتروشیمی، برج‌های تقطیر، کوره‌های صنعتی، مخازن ذخیره و فرآیندهایی که نیاز به پروفایل دمایی دارند.

تفاوت طراحی تماس مستقیم و طراحی آویزان آزاد چیست؟

در طراحی تماس مستقیم، سنسورها با دیواره ترموول تماس حرارتی مستقیم دارند و دقت بالاتری ایجاد می‌کنند. در طراحی آویزان آزاد، سنسورها در داخل راکتور توزیع می‌شوند و امکان ایجاد پروفایل سه‌بعدی دما را فراهم می‌کنند.

آیا سنسورهای چندنقطه‌ای برای محیط‌های انفجاری قابل استفاده هستند؟

بله. با استفاده از جعبه اتصال و ترانسمیترهای دارای گواهی‌های ضدانفجار (EX)، می‌توان از این تجهیزات در مناطق مستعد انفجار استفاده کرد.

بخوانید: سنسور دمای ضد انفجار (EX) چیست؟

استانداردهای مرتبط

• استاندارد IEC 60584 - راهنمای جامع ترموکوپل‌ها بر اساس الزامات بین‌المللی
• استاندارد IEC 60751 - مرجع جهانی برای سنسورهای دمای مقاومتی (RTD)
• استاندارد IEC 61515 - الزامات مربوط به کابل‌ها و ترموکوپل‌های معدنی عایق‌شده با غلاف فلزی (MIMS)
