انرژیکس (EnergX) - ترموکوپل فلکسیبل یا عایق مینرال (Mineral Insulated) که به اختصار MI گفته می‌شود با غلاف جنس اینکونل (Inconel)، یکی از مهم‌ترین انواع سنسورهای دمایی در محیط‌های دمای بالا و خورنده است. این نوع ترموکوپل به دلیل ساختار انعطاف‌پذیر، مقاومت مکانیکی بالا و پایداری حرارتی، جایگزین مناسبی برای ترموکوپل‌های سخت و سنتی در شرایط صنعتی پیچیده به شمار می‌رود.

---

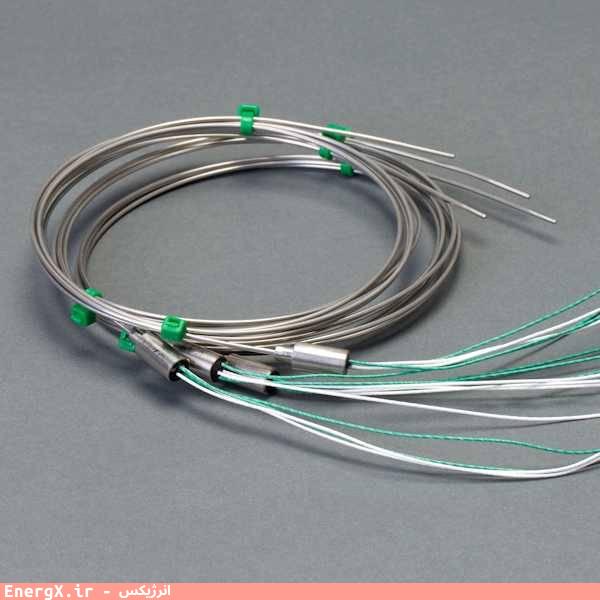

ترموکوپل فلکسیبل (MI) چیست؟

ترموکوپل MI از بخش‌های زیر تشکیل شده است:

• سیم‌های ترموکوپل
• پودر عایق اکسید منیزیم
• غلاف فلزی
• اتصال

در این ساختار، سیم‌ها داخل پودر MgO فشرده قرار می‌گیرند و کل مجموعه تحت فرآیند فشرده‌سازی (swaging / drawing) به یک کابل یکپارچه، مقاوم و انعطاف‌پذیر تبدیل می‌شود.

در این رابطه: استاندارد IEC 61515 - الزامات مربوط به کابل‌ها و ترموکوپل‌های معدنی عایق‌شده با غلاف فلزی (MIMS)

---

چرا اینکونل در ترموکوپل MI استفاده می‌شود؟

اینکونل (Inconel) یک خانواده از سوپرآلیاژهای پایه نیکل-کروم است که برای شرایط بسیار سخت طراحی شده‌اند. مهم‌ترین دلیل استفاده از اینکونل در ترموکوپل‌های MI، ترکیب هم‌زمان مقاومت حرارتی، خوردگی و استحکام مکانیکی بالا است.

---

اینکونل 600 چیست؟

اینکونل 600 یکی از پرکاربردترین گریدهای این خانواده است و تقریباً «استاندارد صنعتی» برای غلاف ترموکوپل‌های MI در شرایط سخت محسوب می‌شود.

ترکیب و ساختار

• پایه نیکل (حدود 72٪)
• کروم (حدود 14–17٪)
• آهن (حدود 6–10٪)

ویژگی‌های کلیدی

• مقاومت عالی در برابر اکسیداسیون تا حدود ۱۱۰۰ سلسیوس
• پایداری ساختاری در سیکل‌های حرارتی
• مقاومت بسیار خوب در برابر ترک‌خوردگی ناشی از تنش حرارتی
• عملکرد مناسب در محیط‌های صنعتی شامل بخار داغ، گازهای احتراقی و اتمسفرهای اکسیدکننده
• مقاومت قابل قبول در محیط‌های خورنده عمومی (اما نه در شدیدترین محیط‌های کلرایدی)

کاربردهای رایج

• غلاف ترموکوپل‌های MI
• لوله‌های کوره و ریفرمر
• تجهیزات حرارتی نیروگاهی
• تجهیزات توربین و کمپرسور

---

اینکونل 600H چیست؟

اینکونل 600H نسخه اصلاح‌شده و پایدارشده حرارتی از اینکونل 600 است.

تفاوت اصلی 600H با 600 معمولی

• کنترل بهتر ترکیب شیمیایی برای پایداری در دمای بالا
• بهینه‌سازی ساختار دانه‌ای برای جلوگیری از رشد دانه (Grain Growth)
• عملکرد بهتر در شرایط creep (خزش در دمای بالا)

ویژگی‌های کلیدی

• مقاومت بهتر در کارکرد طولانی‌مدت در دماهای بالا
• پایداری بیشتر در شرایط بارگذاری حرارتی دائمی
• کاهش احتمال افت خواص مکانیکی در سیکل‌های طولانی بهره‌برداری
• مناسب برای سرویس‌های دما بالای پیوسته و درازمدت

تفاوت کاربردی با اینکونل 600

اینکونل 600: مناسب برای کاربردهای عمومی دمای بالا و شرایط متغیر
اینکونل 600H: مناسب برای شرایط پایدار، طولانی‌مدت و عملیات دمای بالای بحرانی

بخوانید: متریال رایج غلاف‌های فلزی و سرامیکی ترموکوپل‌ها چیست؟

---

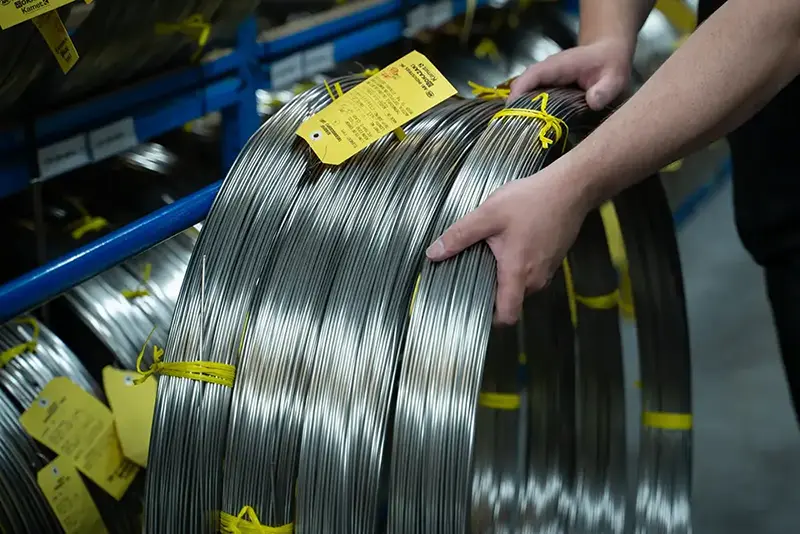

ساختار ترموکوپل MI اینکونل

در این ساختار:

• سیم‌های ترموکوپل در مرکز قرار دارند.
• فضای بین سیم‌ها با MgO فشرده پر شده است.
• غلاف بیرونی از Inconel (اغلب 600 یا 600H) ساخته می‌شود.
• کل مجموعه با فرآیند cold drawing فشرده و یکپارچه شده است.

---

مزایای ترموکوپل فلکسیبل MI اینکونل

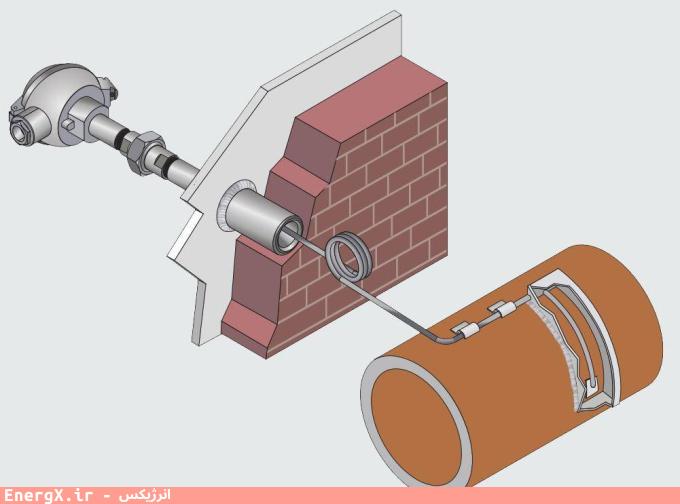

انعطاف‌پذیری بالا

• قابلیت نصب در مسیرهای پیچیده بدون آسیب به ساختار داخلی.

مقاومت مکانیکی بسیار بالا

• تحمل ارتعاش شدید
• مقاومت در برابر ضربه و فشار

عملکرد پایدار در دمای بالا

• عملکرد قابل اعتماد تا حدود ۱۱۰۰ سلسیوس (بسته به نوع ترموکوپل)

مقاومت عالی در محیط‌های صنعتی

• بخار داغ
• گازهای احتراقی
• محیط‌های H₂S (در صورت انتخاب گرید مناسب)

طول عمر بالا

• به دلیل ساختار فشرده و حذف فضای خالی داخلی

---

نکات مهم در انتخاب ترموکوپل انعطاف‌پذیر MI

• نوع ترموکوپل (K, J, N, T و …)
• جنس غلاف (Inconel 600 / 600H / SS316)
• قطر غلاف (1 تا 8 میلی‌متر)
• نوع اتصال (Grounded / Ungrounded / Exposed Junction)
• شرایط محیطی (دما، فشار، H₂S، لرزش)
• طول و مسیر نصب

---

محدودیت‌ها

• هزینه بالاتر نسبت به ترموکوپل‌های معمولی
• عدم امکان تعمیر پس از آسیب داخلی
• نیاز به رعایت شعاع خم مجاز
• حساسیت به له‌شدگی موضعی در نصب‌های غیر استاندارد

---

پرسش‌های متداول

ترموکوپل MI چه تفاوتی با ترموکوپل معمولی دارد؟

ساختار فشرده با MgO و غلاف فلزی باعث افزایش مقاومت مکانیکی، حرارتی و طول عمر آن می‌شود.

چرا Inconel 600 برای ترموکوپل استفاده می‌شود؟

به دلیل مقاومت بالا در برابر اکسیداسیون، پایداری در دمای بالا و دوام مکانیکی مناسب در شرایط صنعتی.

اینکونل 600H چه تفاوتی با 600 دارد؟

اینکونل 600H برای کارکرد طولانی‌مدت در دمای بالا طراحی شده و در برابر خزش (creep) و افت خواص مکانیکی پایدارتر است.

آیا اینکونل 600 در محیط H₂S مناسب است؟

در غلظت‌های محدود و شرایط کنترل‌شده مناسب است، اما برای محیط‌های بسیار ترش معمولاً آلیاژهای مقاوم‌تر یا پوشش‌های خاص توصیه می‌شود.

حداکثر دمای کاری ترموکوپل MI چقدر است؟

بسته به نوع ترموکوپل، معمولاً بین ۹۰۰ تا ۱۱۰۰سلسیوس.

آیا ترموکوپل MI قابل تعمیر است؟

خیر، در صورت آسیب داخلی معمولاً باید تعویض شود.

شعاع خم مجاز چقدر است؟

معمولاً 3 تا 6 برابر قطر خارجی کابل، بسته به طراحی سازنده.
