انرژیکس (EnergX) - در بسیار صنایع از جمله صنایع فرآیندی و نیروگاهی، اندازه‌گیری دما در شرایطی مانند لرزش شدید، مسیرهای پیچیده، دمای بالا و محدودیت نصب یک چالش جدی است. در چنین کاربردهایی، استفاده از سنسورهای صلب (Rigid) همیشه امکان‌پذیر نیست.

بر اساس استانداردهای بین‌المللی مانند IEC 61515، نوعی از سنسورهای دما با عنوان ترموکوپل‌های عایق معدنی یا  Mineral Insulated (به اختصار MI) معرفی شده‌اند که به دلیل ساختار خاص خود، قابلیت خم شدن و مقاومت مکانیکی بالا دارند و به‌طور گسترده در صنعت به عنوان ترموکوپل فلکسیبل (Flexible Thermocouple) شناخته می‌شوند.

---

ترموکوپل فلکسیبل چیست؟

ترموکوپل فلکسیبل یا ترموکوپل انعطاف‌پذیر نوعی ترموکوپل است که در آن سیم‌های ترموکوپل داخل یک غلاف فلزی نازک و قابل خم شدن قرار گرفته‌اند و به وسیله پودر عایق معدنی منیزیم (MgO) از هم و از بدنه جدا شده‌اند.

این ساختار که با نام ترموکوپل‌های عایق مینرال غلاف‌دار فلزی یا  Mineral Insulated Metal Sheathed (MIMS) نیز شناخته می‌شود، باعث می‌شود سنسور:

• قابل خم شدن باشد.
• مقاومت مکانیکی بالا داشته باشد.
• در محیط‌های ارتعاشی پایدار بماند.
• در مسیرهای پیچیده قابل نصب باشد.

طبق منابع صنعتی، این نوع سنسورها برای کاربردهای سخت و ارتعاشی طراحی شده‌اند و در دماهای بسیار بالا نیز عملکرد پایدار دارند.

بخوانید: چه زمانی باید از ترموکوپل مینرال (MI) استفاده کنیم؟

---

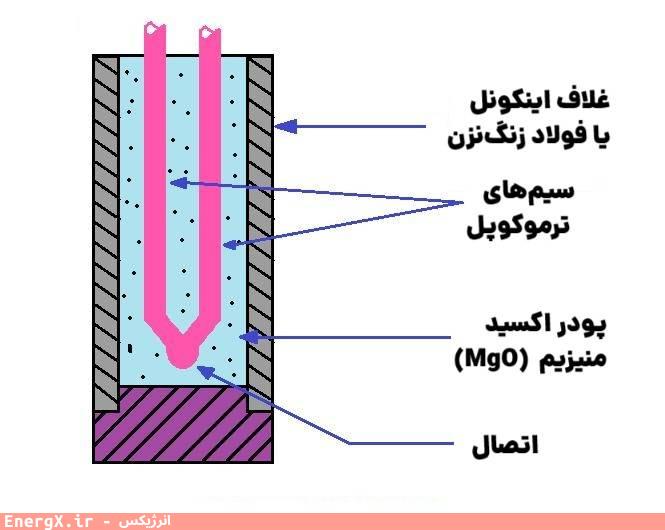

ساختار ترموکوپل فلکسیبل

یک ترموکوپل فلکسیبل معمولاً از اجزای زیر تشکیل شده است:

• سیم‌های ترموکوپل (نوع K و ...)
• پودر عایق معدنی (MgO) (برای جلوگیری از اتصال کوتاه و افزایش دقت و پایداری سیگنال)
• غلاف فلزی انعطاف‌پذیر (جنس استنلس استیل یا اینکونل)
• اتصال

---

چرا به آن «فلکسیبل» گفته می‌شود؟

برخلاف ترموکوپل‌های معمولی با غلاف سخت، در این نوع:

• می‌توان سنسور را خم کرد (در شعاع مشخص)
• در مسیرهای پیچیده نصب کرد
• بدون شکست مکانیکی از آن استفاده کرد

این ویژگی مستقیماً ناشی از ساختار کابل مینرال یا (MI Cable) است که اجازه می‌دهد غلاف فلزی نازک در عین استحکام، انعطاف‌پذیر باشد.

بخوانید: کابل عایق معدنی یا مینرال (MI) چیست؟

---

مزایای ترموکوپل فلکسیبل

• مقاومت بالا در برابر لرزش
• قابلیت نصب در فضاهای محدود
• سرعت پاسخ مناسب
• دوام بالا در محیط‌های صنعتی و مقاوم در برابر فشار، خوردگی و شوک حرارتی
• سازگاری با استانداردهای بین‌المللی
• مطابق IEC 61515 و ASTM E235

---

استانداردهای مرتبط

ترموکوپل‌های فلکسیبل معمولاً بر اساس استانداردهای زیر تولید می‌شوند:

• استاندارد IEC 61515: الزامات ترموکوپل‌های MI
• استاندارد ASTM E235/E235M: کاربردهای صنعتی و حساس
• استاندارد IEC 60584: انواع ترموکوپل‌ها و تلرانس‌ها

این استانداردها مشخص می‌کنند که ترموکوپل‌های MI باید در شرایط سخت صنعتی نیز عملکرد پایدار داشته باشند.

بخوانید: سنسور دمای چندنقطه‌ای (Multi-Point Temperature Sensor) چیست؟

---

کاربردهای ترموکوپل فلکسیبل

• صنایع نفت و گاز
• خطوط فرآیندی
• راکتورها
• کوره‌ها و بویلرها
• محیط‌های با دمای بالا

---

تفاوت ترموکوپل معمولی و ترموکوپل فلکسیبل (MI)

ترموکوپل معمولی

• ساختار سخت و غیرقابل انعطاف
• مناسب نصب در مسیرهای مستقیم
• مقاومت محدود در برابر لرزش
• حساس‌تر به شکست مکانیکی در نصب
• طول عمر متوسط در شرایط صنعتی سخت
• کاربرد بیشتر در مصارف عمومی و ساده

ترموکوپل فلکسیبل

• ساختار قابل خم شدن
• مناسب نصب در فضاهای محدود و مسیرهای پیچیده
• مقاومت بسیار بالا در برابر لرزش و شوک مکانیکی
• پایداری سیگنال در شرایط صنعتی سخت
• طول عمر بالاتر در محیط‌های خشن
• کاربرد گسترده در صنایع نفت و گاز و فرآیندی

---

محدودیت‌ها

• قیمت بالاتر نسبت به ترموکوپل معمولی
• شعاع خم محدود (نباید بیش از حد خم شود)
• نیاز به انتخاب صحیح جنس غلاف در دماهای بالا

---

جمع‌بندی

ترموکوپل فلکسیبل یا عایق مینرال (MI) یک سنسور دمای صنعتی پیشرفته است که با ترکیب انعطاف‌پذیری مکانیکی و پایداری حرارتی بالا، به یکی از پرکاربردترین گزینه‌ها در صنایع سنگین تبدیل شده است.

این نوع سنسور به‌ویژه در محیط‌های دارای لرزش، فشار و دمای بالا، عملکردی قابل اعتماد ارائه می‌دهد و مطابق استانداردهای بین‌المللی مانند IEC 61515 طراحی می‌شود.

---

پرسش‌های متداول

ترموکوپل فلکسیبل چیست؟

نوعی ترموکوپل با غلاف فلزی قابل خم شدن (MI Cable) که برای شرایط سخت صنعتی استفاده می‌شود.

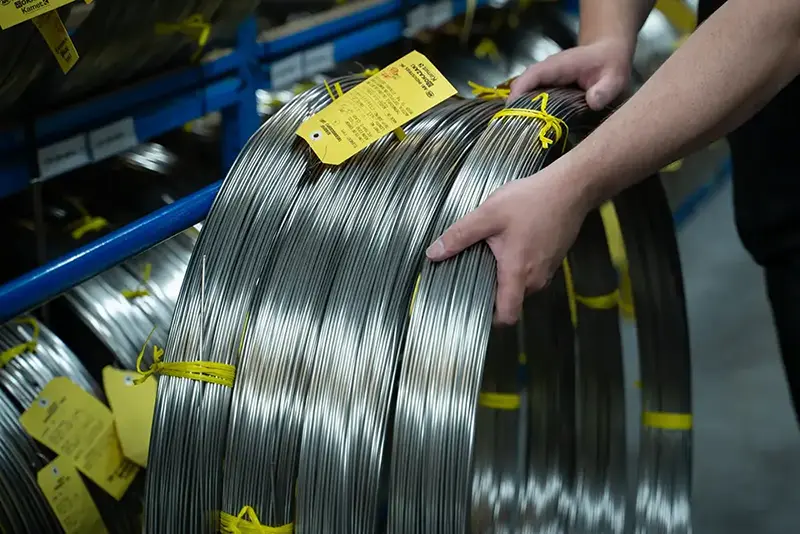

آیا ترموکوپل فلکسیبل همان ترموکوپل عایق مینرال (MI) است؟

بله، در صنعت معمولاً این دو اصطلاح به یک مفهوم اشاره دارند.

آیا خم کردن آن باعث خرابی می‌شود؟

در صورت رعایت شعاع خم مجاز، خیر. اما خم بیش از حد باعث آسیب داخلی می‌شود.

چرا از MgO در آن استفاده می‌شود؟

برای عایق‌کاری الکتریکی، انتقال حرارت مناسب و پایداری مکانیکی.

تفاوت آن با RTD چیست؟

RTD دقت بالاتر ولی محدوده دمایی محدودتر دارد، در حالی که ترموکوپل فلکسیبل برای دماهای بالاتر و شرایط سخت مناسب‌تر است.

استاندارد اصلی این نوع سنسور چیست؟

استاندارد IEC 61515 و ASTM E235 از مهم‌ترین استانداردهای بین‌المللی هستند.
