چرا سلامت ترموول در سنسور دما حیاتی است؟

انرژیکس (EnergX) - سنسورهای دما مانند ترموکوپل (TC) و RTD از ابزارهای کلیدی در فرآیندهای صنعتی هستند. اما عملکرد این سنسورها کاملاً به ترموول (Thermowell) وابسته است. ترموول‌ها به‌عنوان غلاف‌های فلزی محافظ، سنسورها را در برابر فشار، دما و شرایط خورنده حفظ می‌کنند. اگر ترموول به‌درستی طراحی نشده باشد یا دچار شکست شود، می‌تواند به مشکلات جدی از جمله:

• نادقتی در داده‌های دما و کاهش بهره‌وری فرآیند
• خرابی تجهیزات و توقف ناگهانی تولید
• خطر ایمنی ناشی از پرتاب ترموول در سیستم‌های پرفشار

مشکل فرکانس دنباله (Wake) – تهدید پنهان در ترموول‌ها

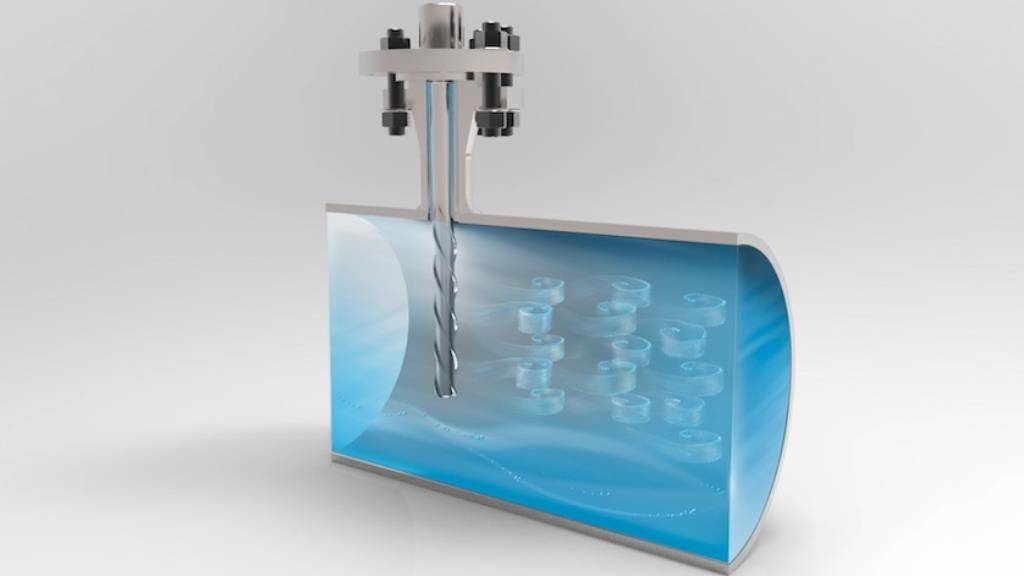

یکی از شایع‌ترین دلایل خرابی ترموول‌ها، ارتعاش ناشی از گردابه یا وُرتکس (VIV) است. وقتی سیال با سرعت از کنار ترموول عبور می‌کند، گردابه‌های متناوب تشکیل شده و نیروهای نوسانی ایجاد می‌کنند. اگر این نیروها با فرکانس طبیعی ترموول هم‌پوشانی داشته باشند، رزونانس رخ می‌دهد و ارتعاش شدید منجر به شکست فلز خواهد شد.

نمونه واقعی: در یک مجتمع پتروشیمی، طراحی نامناسب ترموول باعث شکست آن در راکتور پرفشار شد. قطعات فلزی به تجهیزات حساس برخورد کردند و توقف ناخواسته‌ای با خسارت مالی سنگین ایجاد شد.

استاندارد جهانی ایمنی ترموول

برای جلوگیری از خرابی ترموول، استاندارد ASME PTC 19.3 TW الزامات دقیقی برای طراحی ارائه می‌دهد:

• انجام محاسبات فرکانس دنباله یا ویک (Wake Frequency) پیش از نصب
• طراحی مقاوم در برابر ارتعاش و رزونانس
• انتخاب صحیح جنس و متریال متناسب با شرایط فرآیند
• روش‌های نصب استاندارد برای افزایش ایمنی

این استاندارد در پالایشگاه‌ها، نیروگاه‌ها و صنایع شیمیایی یک الزام کلیدی برای تضمین ایمنی فرآیند و قابلیت اطمینان تجهیزات است.

بخوانید: معیارهای طراحی ابعاد ترموول (بر اساس استاندارد ASME PTC 19.3)

راهکارهای افزایش ایمنی ترموول

برای جلوگیری از خرابی سنسورهای دما و ترموول‌ها، توصیه‌های زیر باید اجرا شوند:

• تحلیل فرکانس دنباله (ویک) پیش از نصب
• استفاده از ترموول کوتاه‌تر یا مخروطی برای کاهش ارتعاش
• به‌کارگیری طوقه‌های سرعت (Velocity Collar) در جریان‌های پرسرعت
• نصب ترموول با زاویه نسبت به جریان برای کاهش گردابه‌ها
• انتخاب متریال مقاوم (استنلس استیل 316، هستلوی، اینکونل و ...) بر اساس شرایط محیطی

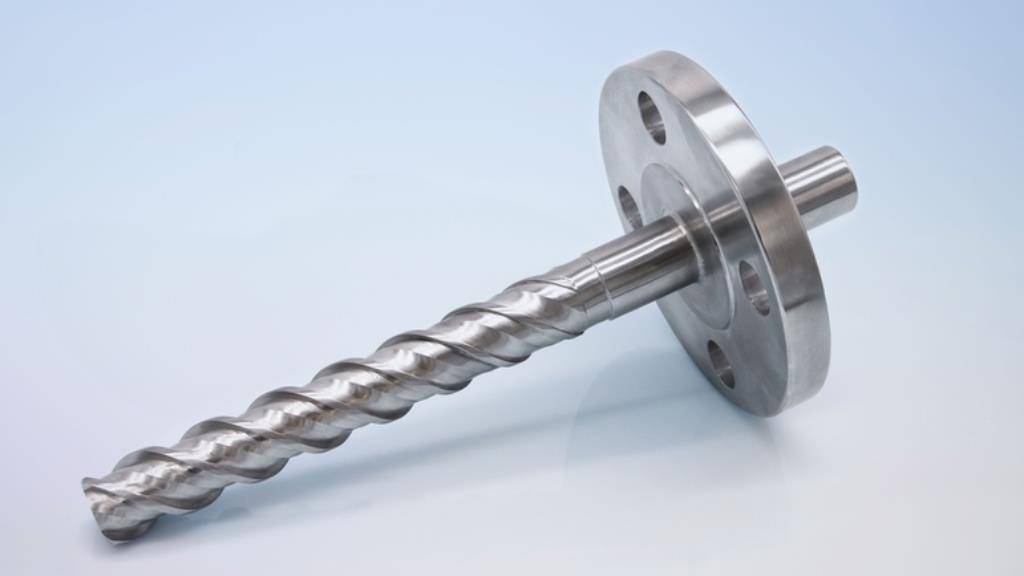

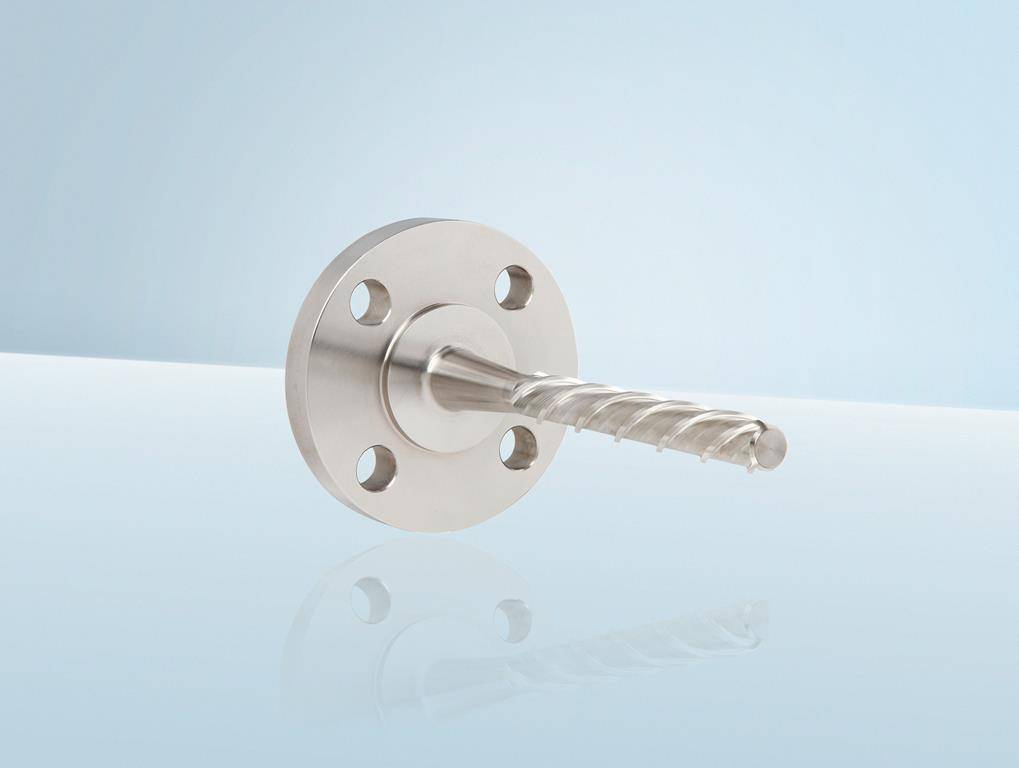

• استفاده از طراحی پروفیل مارپیج (Helical Strake) برای حذف کامل گردابه‌ها و ارتعاشات

چرا بررسی ایمنی ترموول حیاتی است؟

نادیده گرفتن طراحی صحیح ترموول می‌تواند به خرابی سنسور دما، توقف خط تولید و حتی خطرات ایمنی جانی منجر شود. بازرسی و بازطراحی منظم ترموول‌ها، به‌ویژه در محیط‌های پرفشار و پرسرعت، می‌تواند تفاوت بین بهره‌برداری مطمئن و خرابی فاجعه‌بار را رقم بزند.

جمع‌بندی

سنسورهای دما زمانی دقیق و قابل‌اعتماد هستند که در ترموول‌های ایمن و استاندارد قرار گیرند. رعایت استاندارد ASME PTC 19.3 TW، انجام تحلیل فرکانس دنباله (Wake)، و استفاده از طراحی‌هایی مانند پروفیل مارپیچ تضمین می‌کند که فرآیند صنعتی شما ایمن، بهینه و بدون توقف ناگهانی ادامه پیدا کند.
