مقدمه

اندازه‌گیری دقیق دما در خطوط تولید لبنیات نه تنها برای کیفیت محصول، بلکه برای رعایت الزامات بهداشتی، ایمنی و استانداردهای جهانی مانند HACCP، EHEDG و 3-A Sanitary Standards ضروری است. برای محافظت از سنسورهای دما مانند ترموکوپل یا RTD (مثل Pt100) در برابر خوردگی، فشار، شوک مکانیکی یا تماس مستقیم با سیال، از ابزاری به‌نام ترموول (Thermowell) استفاده می‌شود. اما طراحی صحیح ترموول در صنعت لبنی، نیازمند ملاحظاتی خاص و بهداشتی است.

چرا طراحی ترموول اهمیت دارد؟

ترموول رابطی بین فرآیند و سنسور دماست. طراحی نامناسب ترموول می‌تواند منجر به:

• کاهش پاسخ‌ زمانی سنسور
• آلودگی محصول یا تجمع باکتری
• ایجاد فشار اضافی یا شکست مکانیکی
• اشتباه در اندازه‌گیری و در نتیجه خطا در کنترل فرآیند

در صنایع لبنی، این مسائل ممکن است منجر به تخریب محصول، عدم انطباق با مقررات، یا حتی بازگشت محصول از بازار شود.

بخوانید: چه مواقعی از ترموول (Thermowell) استفاده می‌شود؟

ویژگی‌های طراحی بهینه ترموول برای لبنیات

متریال کاملاً بهداشتی

استفاده از فولاد ضدزنگ 316L با سطح پرداخت بالا (Ra < 0.8 µm یا کمتر) برای جلوگیری از چسبیدن پروتئین، چربی و میکروارگانیسم‌ها.

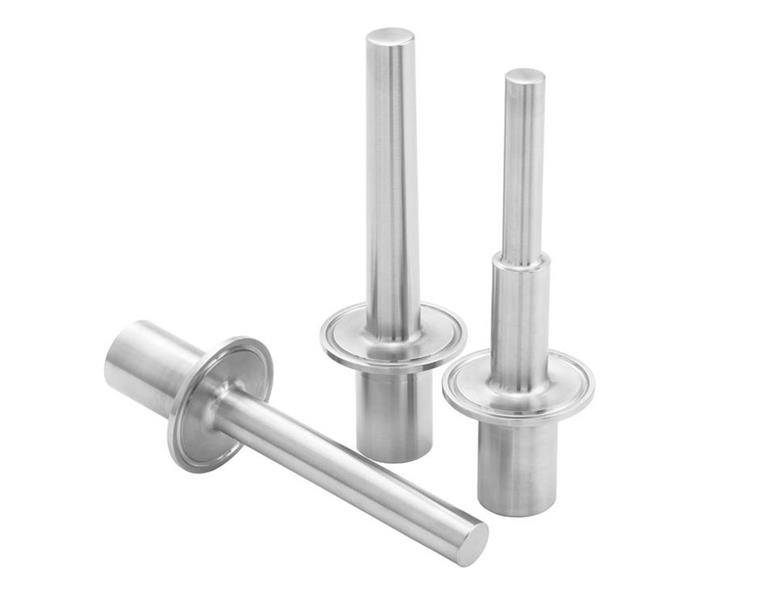

طراحی Hygienic

عدم وجود گوشه، درز یا رزوه در ناحیه تماس با سیال. استفاده از طراحی‌های هموار با جوشکاری کامل یا اتصال Clamp.

سازگاری با فرآیندهای CIP/SIP

ترموول باید بتواند در برابر شوینده‌های قوی و بخار تمیزکننده مقاومت کند، بدون تغییر شکل یا از دست دادن آب‌بندی.

طول و ضخامت بهینه

طول غوطه‌وری باید به گونه‌ای انتخاب شود که نوک ترموول در مرکز جریان یا ناحیه پرتنش حرارتی قرار گیرد، اما از دیواره‌ها فاصله داشته باشد تا انتقال گرمای کاذب رخ ندهد.

حداقل تأخیر زمانی در پاسخ‌دهی

طراحی نوک ترموول به‌صورت نوک‌تیز (tapered tip) یا کاهش ضخامت در نوک می‌تواند زمان پاسخ را بهبود بخشد، که در فرآیندهایی مانند پاستوریزاسیون ضروری است.

استفاده از جوش‌های بهداشتی و آزموده‌شده (orbital welding)

در نقاط اتصال به خطوط فرآیندی، جوش باید مطابق استانداردهای بهداشتی و بدون ایجاد ترک باشد.

بخوانید: روش ساخت ترموول چیست؟

کاربردهای رایج ترموول در صنعت لبنی

• پاستوریزاتورها: اندازه‌گیری و ثبت دما با واکنش سریع برای اطمینان از رسیدن به دمای ایمن
• تانک‌های نگهداری شیر و خامه: حفظ دما در محدوده بحرانی برای جلوگیری از رشد باکتری
• خطوط تولید بستنی: کنترل دمای مواد اولیه با دقت بالا
• پرکن‌ها و بسته‌بندی‌ها: پایش محیطی برای حفظ شرایط بهداشتی محصول نهایی

نکات اجرایی برای مهندسان ابزار دقیق

• قبل از انتخاب ترموول، حتماً اطلاعاتی از جمله نوع سیال، دمای کاری، فشار، سرعت جریان، نوع سنسور و الزامات شست‌وشو را در نظر بگیرید.
• در طراحی P&ID، محل دقیق نصب ترموول‌ها و میزان غوطه‌وری باید مشخص باشد.
• استفاده از نرم‌افزارهای آنالیز ارتعاش (مانند Wake Frequency Calculation) توصیه می‌شود، به‌ویژه اگر فرآیند فشار بالا یا سرعت جریان زیاد داشته باشد.
• اگر سنسور در محل‌هایی نصب می‌شود که به‌سختی قابل دسترسی است، طراحی از نوع اتصال سریع (Clamp یا Bayonet) پیشنهاد می‌شود.

نتیجه‌گیری

ترموول شاید قطعه‌ای کوچک در خط تولید لبنیات به نظر برسد، اما طراحی، انتخاب و نصب صحیح آن نقش بزرگی در دقت اندازه‌گیری، بهداشت فرآیند، ایمنی و انطباق با استانداردها ایفا می‌کند. طراحی بهینه ترموول برای کاربردهای لبنیاتی، مستقیماً به افزایش کیفیت محصول، کاهش ریسک آلودگی و عملکرد بهتر سیستم‌های کنترلی منجر می‌شود.

برای سفارش انواع ترموول استعلام خود را ثبت کنید.
