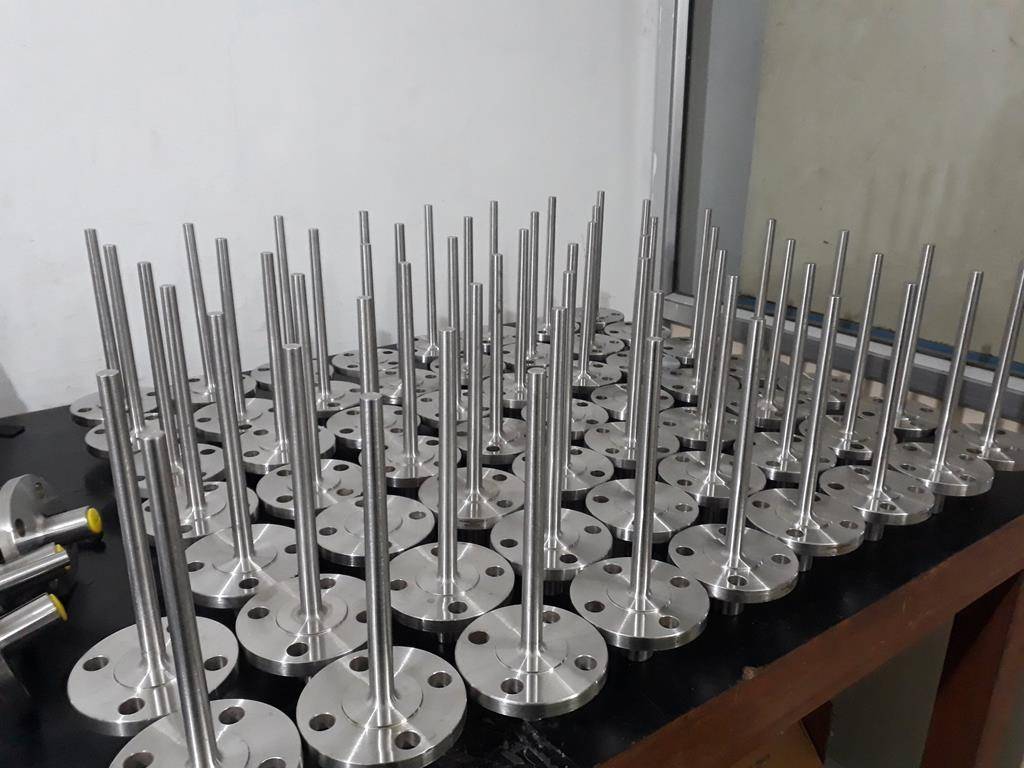

انرژیکس (EnergX) - ترموول‌ها (Thermowells) به‌عنوان قطعاتی حیاتی در سیستم‌های اندازه‌گیری دما عمل می‌کنند و وظیفه اصلی آنها محافظت از سنسور دما (مانند ترموکوپل یا RTD) در برابر فشار، جریان سیال و شرایط خورنده است. بسیاری از ترموول‌ها از طریق جوشکاری به تجهیزات متصل می‌شوند. از آنجا که جوش نقطه‌ای حساس به شکست، نشتی و ترک است، استفاده از تست‌های غیرمخرب (NDT) برای کنترل کیفیت و اطمینان از ایمنی اجتناب‌ناپذیر است.

---

اهمیت تست‌های غیرمخرب در ترموول جوشی و فلنج جوش

• جلوگیری از نشتی سیال در شرایط فشار بالا
• اطمینان از یکپارچگی مکانیکی جوش در برابر ارتعاش و جریان
• کاهش احتمال شکست ناگهانی و توقف فرآیند
• افزایش عمر تجهیزات و ایمنی اپراتورها

---

تست‌های غیرمخرب پرکاربرد در ترموول جوشی و فلنج جوش

تست چشمی یا ویژوال (VT)

آزمون چشمی (Visual Testing) ساده‌ترین و ابتدایی‌ترین روش برای بررسی کیفیت ظاهری جوش، همواره به‌عنوان اولین مرحله NDT انجام می‌شود.

تست مایع نافذ (PT)

تست مایع نافذ (Penetrant Testing) برای آشکارسازی ترک‌های سطحی و ناپیوستگی‌های کوچک در جوش استفاده می‌شود. این روش به‌ویژه در ترموول‌های استنلس استیل بسیار رایج است.

تست ذرات مغناطیسی (MT)

تست ذرات مغناطیسی (Magnetic Particle Testing) مناسب برای جوش‌های ساخته‌شده از مواد فرومغناطیس (مثل فولاد کربنی) است. این تست ترک‌های سطحی و نزدیک به سطح را آشکار می‌کند.

تست رادیوگرافی صنعتی (RT)

تست رادیوگرافی (Radiographic Testing) یکی از دقیق‌ترین روش‌ها برای بررسی عیوب داخلی جوش مانند حفره‌ها، تخلخل یا ترک‌های عمقی. در ترموول‌های مورد استفاده در صنایع نفت و گاز بسیار کاربرد دارد.

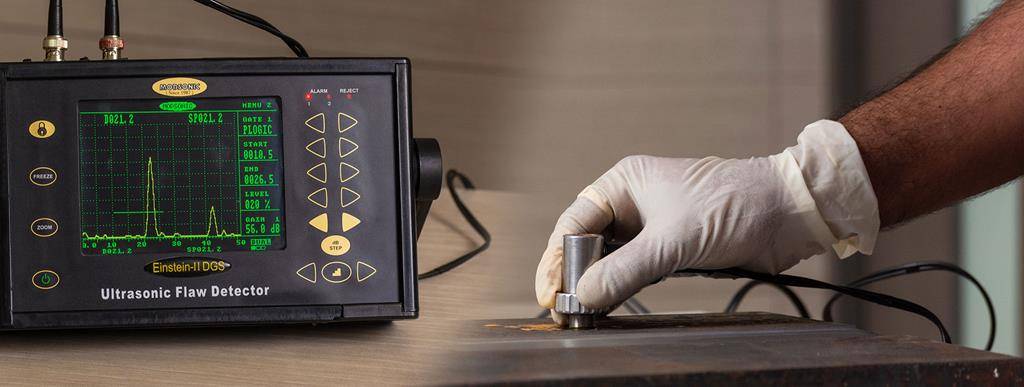

تست التراسونیک (UT)

تست اولتراسونیک (Ultrasonic Testing) با استفاده از امواج فراصوت، عیوب داخلی جوش شناسایی می‌شوند. UT برای کنترل کیفیت جوش در ترموول‌های ضخیم و فشاربالا بسیار مناسب است.

تست نشتی (LT)

تست نشتی (Leak Testing) شامل روش‌هایی مانند تست هلیوم یا فشار هیدرواستاتیک برای اطمینان از عدم نشتی در محل جوش. این تست در کاربردهای حساس مانند صنایع پتروشیمی و نیروگاهی بسیار مهم است.

---

انتخاب تست مناسب برای ترموول جوشی و فلنج جوش

انتخاب روش NDT به عواملی مانند جنس ترموول، فشار کاری، نوع سیال، استانداردهای پروژه و سطح حساسیت فرآیند بستگی دارد. در بسیاری از پروژه‌های صنعتی، ترکیب چند روش (مثلاً VT + PT + RT) برای اطمینان کامل از کیفیت جوش ترموول توصیه می‌شود.

استانداردهای بین‌المللی نظیر ASME Section V، ASTM E165، ASTM E709 و ISO 9712 به‌عنوان مرجع برای اجرای این تست‌ها مورد استفاده قرار می‌گیرند.

بخوانید: چه مواقعی از ترموول (Thermowell) استفاده می‌شود؟

---

پرسش‌های پرتکرار

آیا همیشه لازم است همه تست‌های غیرمخرب روی جوش ترموول انجام شود؟

خیر. بسته به استاندارد پروژه و سطح ریسک فرآیند، ممکن است فقط برخی از تست‌ها کافی باشند.

تفاوت RT و UT در تست جوش ترموول چیست؟

تست RT برای تصویربرداری کامل و مشاهده عیوب داخلی کاربرد دارد، درحالی‌که UT بیشتر برای شناسایی عمق ترک‌ها و عیوب حجمی در مواد ضخیم به‌کار می‌رود.

چرا تست نشتی (LT) برای ترموول اهمیت دارد؟

چون ترموول در تماس مستقیم با سیال تحت فشار است و کوچک‌ترین نشتی می‌تواند منجر به خطرات جدی و توقف خط تولید شود.

آیا تست چشمی (VT) به‌تنهایی کافی است؟

خیر. VT فقط ظاهر جوش را بررسی می‌کند و قادر به شناسایی ترک‌های داخلی یا ناپیوستگی‌های زیرسطحی نیست.

کدام تست برای صنایع نفت و گاز بیشتر توصیه می‌شود؟

ترکیب VT، PT یا MT و همچنین RT یا UT معمولاً الزامی است تا اطمینان کامل از کیفیت جوش ترموول به‌دست آید.

بخوانید: استاندارد ASME PTC 19.3 TW، راهنمای طراحی و ارزیابی ترموول‌ها در سیستم‌های اندازه‌گیری دما

---

نتیجه‌گیری

ترموول‌های جوشی و فلنج جوش به‌عنوان قطعات کلیدی در سیستم‌های اندازه‌گیری دما نیازمند کنترل کیفیت دقیق هستند. استفاده از تست‌های غیرمخرب (NDT) مانند VT، PT، MT، RT، UT و LT تضمین می‌کند که جوش ترموول بدون ترک، نشتی و عیب داخلی باشد. انتخاب روش مناسب بر اساس استانداردهای معتبر و شرایط فرآیندی، نه تنها ایمنی سیستم را افزایش می‌دهد بلکه از هزینه‌های ناشی از توقف تولید نیز جلوگیری می‌کند.
