فیتینگ و اتصالات
اتصالات از جمله اقلام پر مصرف در پروژه‌های پایپینگ می‌باشند. به کمک این اتصالات می‌توان شیرآلات، ابزاردقیق و یا گیج‌ها را به خطوط لوله وصل کرد.
اتصالات از جمله اقلام پر مصرف در پروژه‌های پایپینگ می‌باشند. به کمک این اتصالات می‌توان شیرآلات، ابزاردقیق و یا گیج‌ها را به خطوط لوله وصل کرد.

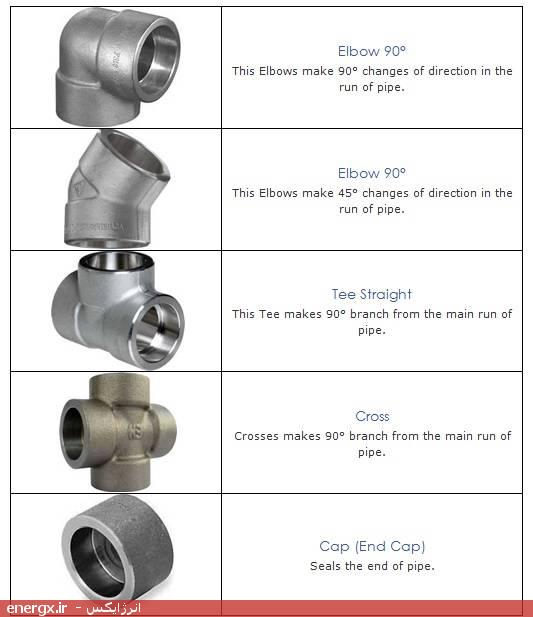

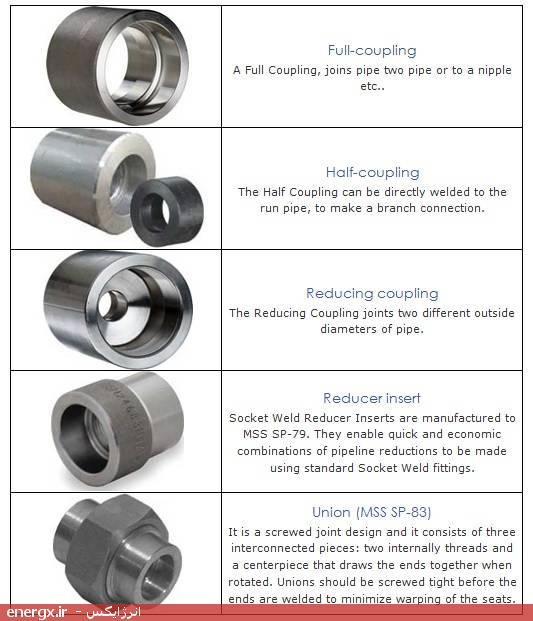

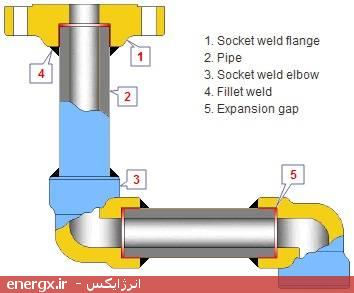

اتصالات را می‌توان به دو دسته اتصالات رزوه‌ای و اتصالات جوشی تقسیم کرد. ابعاد و کلاس بندی این اتصالات در استاندارد ASME B16.11- Forged Fittings, Socket-Welding and Threaded (اتصالات آهنگری رزوه ای و جوشی سوکتی) ارائه شده است. این استاندارد ابعاد، تلرانس‌های ساخت، و جنس را برای اتصالات رزوه‌ای و جوشی معرفی می‌کند. همچنین در این استاندارد کلاس‌بندی اتصالات ارائه شده به گونه‌ای که برای اتصالات رزوه‌ای کلاس 2000، 3000 و 6000 و برای اتصالات جوشی کلاس 3000، 6000 و 9000 در نظر گرفته شده است. این اتصالات به صورت زیر می‌باشند.
-
