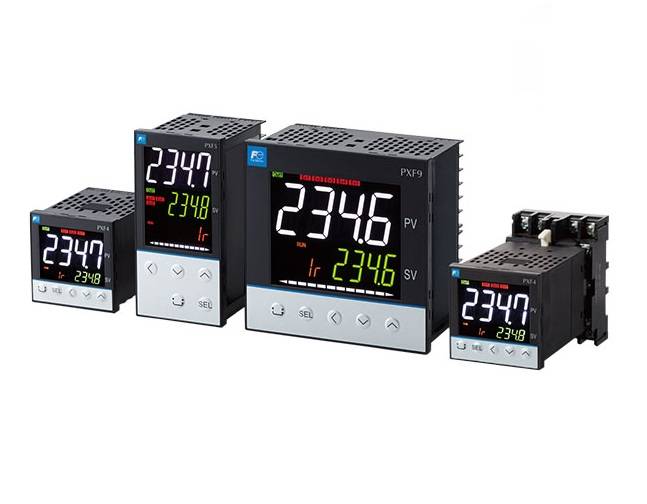

انرژیکس (EnergX) - در طراحی و ساخت تابلوهای برق صنعتی، رعایت استانداردها یکی از مهم‌ترین عوامل برای سهولت نصب، ایمنی و قابلیت تعویض تجهیزات است. یکی از شناخته‌شده‌ترین استانداردها در این زمینه، استاندارد DIN 43700 می‌باشد. این استاندارد آلمانی، ابعاد پنل‌کات (Panel Cut-Out) و اندازه قاب جلویی دستگاه‌هایی مانند کنترلرهای دما، ترموستات‌ها، تایمرها، شمارنده‌ها و نمایشگرهای دیجیتال را مشخص می‌کند.

استاندارد DIN 43700 چیست؟

استاندارد DIN 43700 (Deutsches Institut für Normung) یک استاندارد بین‌المللی مورد استفاده در ابعاد مکانیکی دستگاه‌های قابل نصب در تابلو است. این استاندارد اندازه برش پنل (Panel Cut Size) و ابعاد قاب جلویی (Front Panel Size) تجهیزات را مشخص کرده و امکان هماهنگی بین برندهای مختلف را فراهم می‌آورد.

اهمیت استاندارد DIN 43700 در صنعت

• قابلیت تعویض‌پذیری: امکان جایگزینی دستگاه‌های برندهای مختلف بدون تغییر در تابلو
• صرفه‌جویی در زمان و هزینه: نصب آسان و بدون نیاز به تغییرات اضافی
• یکپارچگی طراحی تابلو: نظم، زیبایی و هماهنگی ابعاد تجهیزات
• استاندارد جهانی: استفاده گسترده توسط سازندگان مطرح مثل زیمنس، هانیانگ، امرن، آتونیکس، اشنایدر، دلتا و غیره.

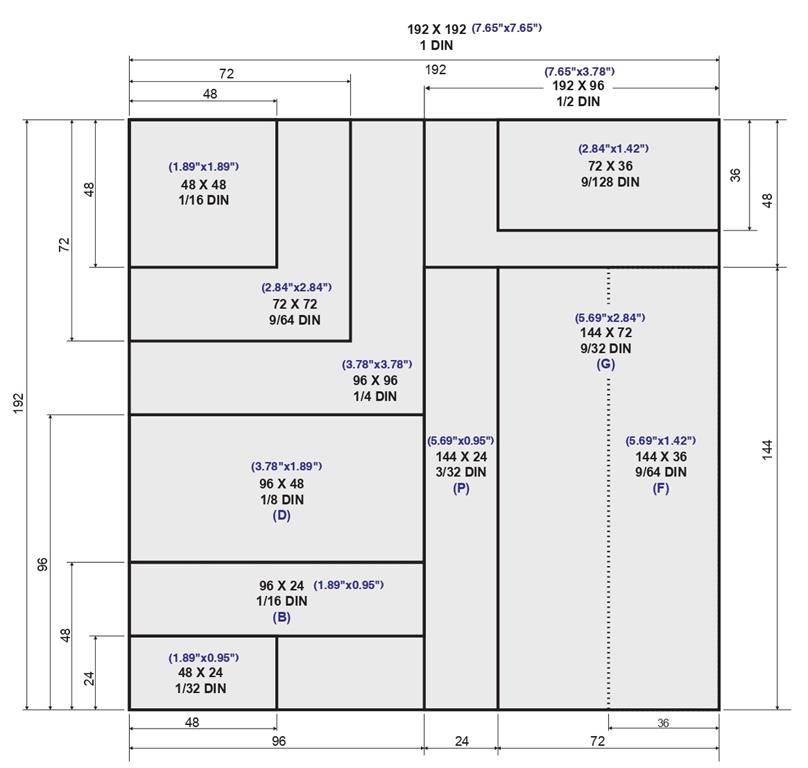

سایزهای رایج طبق DIN 43700

کلیه اندازه‌های متداول و مورد تأیید این استاندارد عبارتند از:

• 24 × 48 میلی‌متر (1/32 DIN)
• 48 × 48 میلی‌متر (1/16 DIN)
• 72 × 72 میلی‌متر (1/9 DIN)
• 96 × 96 میلی‌متر (1/4 DIN)
• 48 × 96 میلی‌متر (1/8 DIN) - افقی یا عمودی
• 72 × 36 میلی‌متر (1/24 DIN) - باریک و مستطیلی
• 96 × 24 میلی‌متر (1/32 DIN) - افقی باریک
• 160 × 80 میلی‌متر (1/2 DIN)
• 192 × 96 میلی‌متر (3/8 DIN) - مستطیل بزرگ
• 192 × 192 میلی‌متر (DIN 1 یا Full DIN)

نکته:

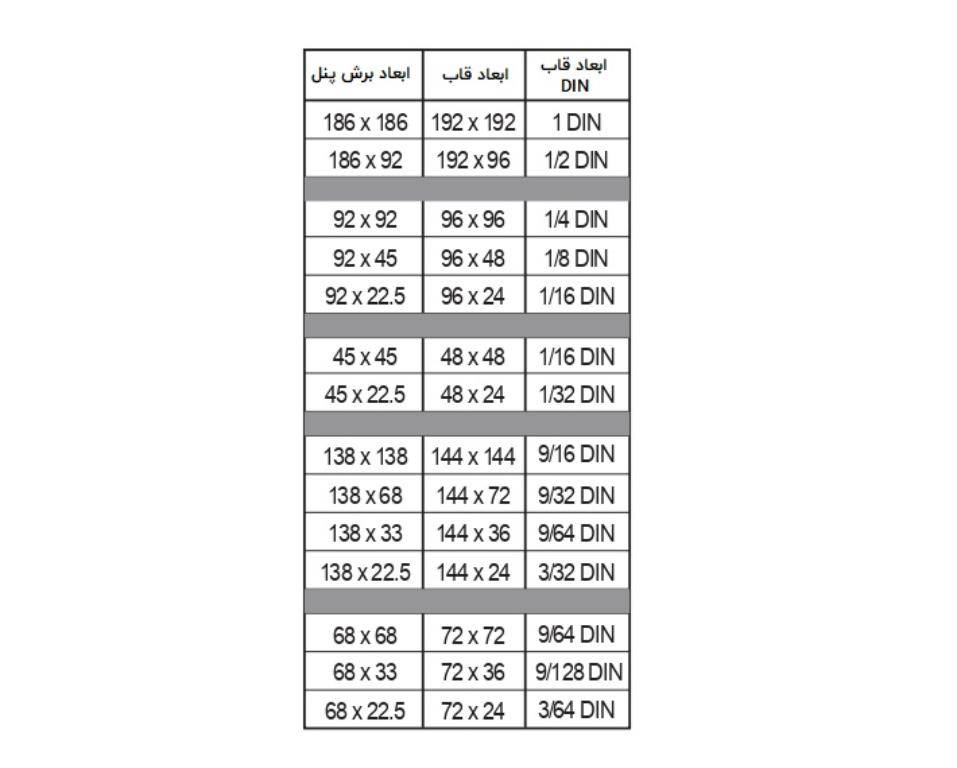

• اعداد بالا مربوط به ابعاد قاب جلویی (Front Panel Size) هستند. برای نصب روی پنل، ابعاد برش (Panel Cut Size) کمی کوچک‌تر از این مقادیر تعریف می‌شود (مثلاً برای قاب 96×96، ابعاد برش حدود 92×92 میلی‌متر است).
• به دلیل رعایت استاندارد، محصولات برندهای مختلف با یکدیگر قابل جایگزینی هستند.

کاربرد استاندارد DIN 43700

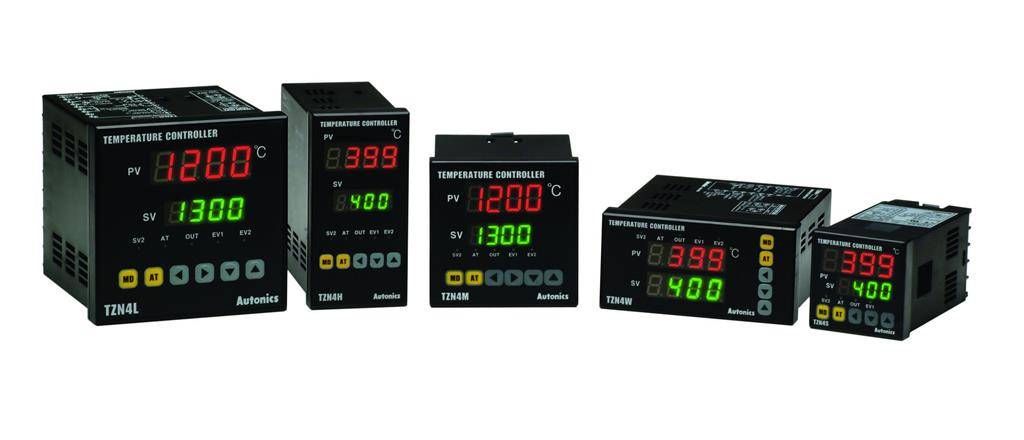

• کنترلرها و ترموستات‌های دما
• تایمرها و شمارنده‌ها (Timer & Counter)
• نشانگرهای دیجیتال (Digital Indicators)
• کنترلرهای فرآیندی (Process Controllers)
• ابزارهای مانیتورینگ و HMI‌های کوچک

ارتباط DIN 43700 با سایر استانداردها

• IEC و EN: استاندارد DIN 43700 در بسیاری از موارد با استانداردهای IEC و EN تطابق دارد.
• DIN 43718: استاندارد مکمل برای اندازه قاب‌های نصب.
• DIN EN 60751: استاندارد مرتبط با سنسورهای دما (مانند Pt100) که اغلب با DIN 43700 در تابلوها ترکیب می‌شود.

پرسش‌های پرتکرار

استاندارد DIN 43700 چه چیزی را مشخص می‌کند؟

ابعاد پنل یا قاب جلویی (Front Panel Size)  و پنل‌کات یا برش پنل (Panel Cut-Out) تجهیزات تابلو برق مانند کنترلرها و ترموستات‌ها.

چرا رعایت این استاندارد مهم است؟

چون باعث می‌شود تجهیزات مختلف برندها قابل تعویض باشند و نصب سریع‌تر و آسان‌تر انجام شود.

رایج‌ترین سایز DIN 43700 کدام است؟

سایز 96×96 میلی‌متر (1/4 DIN) پرکاربردترین در تابلوهای صنعتی است.

آیا DIN 43700 فقط برای کنترلرهای دما استفاده می‌شود؟

خیر، برای انواع ابزارهای قابل نصب در تابلو مانند تایمرها، شمارنده‌ها، نمایشگرها و حتی برخی HMI‌ها استفاده می‌شود.

تفاوت DIN 43700 با DIN 43718 چیست؟

DIN 43700 ابعاد پنل‌کات و قاب جلویی را مشخص می‌کند، در حالی که DIN 43718 بیشتر به قاب‌های نصب و جزئیات مکانیکی می‌پردازد.

رایج‌ترین ابعاد کنترلر دما کدام هستند؟

ابعاد استاندارد بر اساس DIN 43700 شامل 48×48، 72×72، 96×96 و 48×96 میلی‌متر است. در برخی کاربردها سایز 72×36 میلی‌متر نیز استفاده می‌شود.

آیا ابعاد کنترلر روی دقت اندازه‌گیری تأثیر دارد؟

خیر. دقت کنترلر به کیفیت سنسور و مدار داخلی بستگی دارد، نه به اندازه بدنه. ابعاد فقط بر اندازه نمایشگر، فضای نصب و سهولت استفاده اپراتور اثر می‌گذارد.

چرا ابعاد کنترلرها استاندارد شده است؟

برای اینکه تجهیزات برندهای مختلف بتوانند بدون تغییر در تابلو جایگزین یکدیگر شوند. این موضوع باعث سهولت نصب، تعمیر و نگهداری می‌شود.

بخوانید: انواع کنترلر دما: مقایسه کنترلرهای PID، آن/آف و دیجیتال با کاربردهای صنعتی

نتیجه‌گیری

استاندارد DIN 43700 یکی از کلیدی‌ترین استانداردها در طراحی تابلوهای برق صنعتی است که ابعاد و سایز تجهیزات قابل نصب را تعیین می‌کند. رعایت این استاندارد موجب افزایش ایمنی، تسهیل در نصب، قابلیت تعویض‌پذیری و هماهنگی ظاهری تابلو می‌شود. آشنایی مهندسان و تکنسین‌ها با این استاندارد برای طراحی و نگهداری سیستم‌های اتوماسیون صنعتی امری ضروری است.
